Apple anakart şemasının yapısını ve dilini çöz

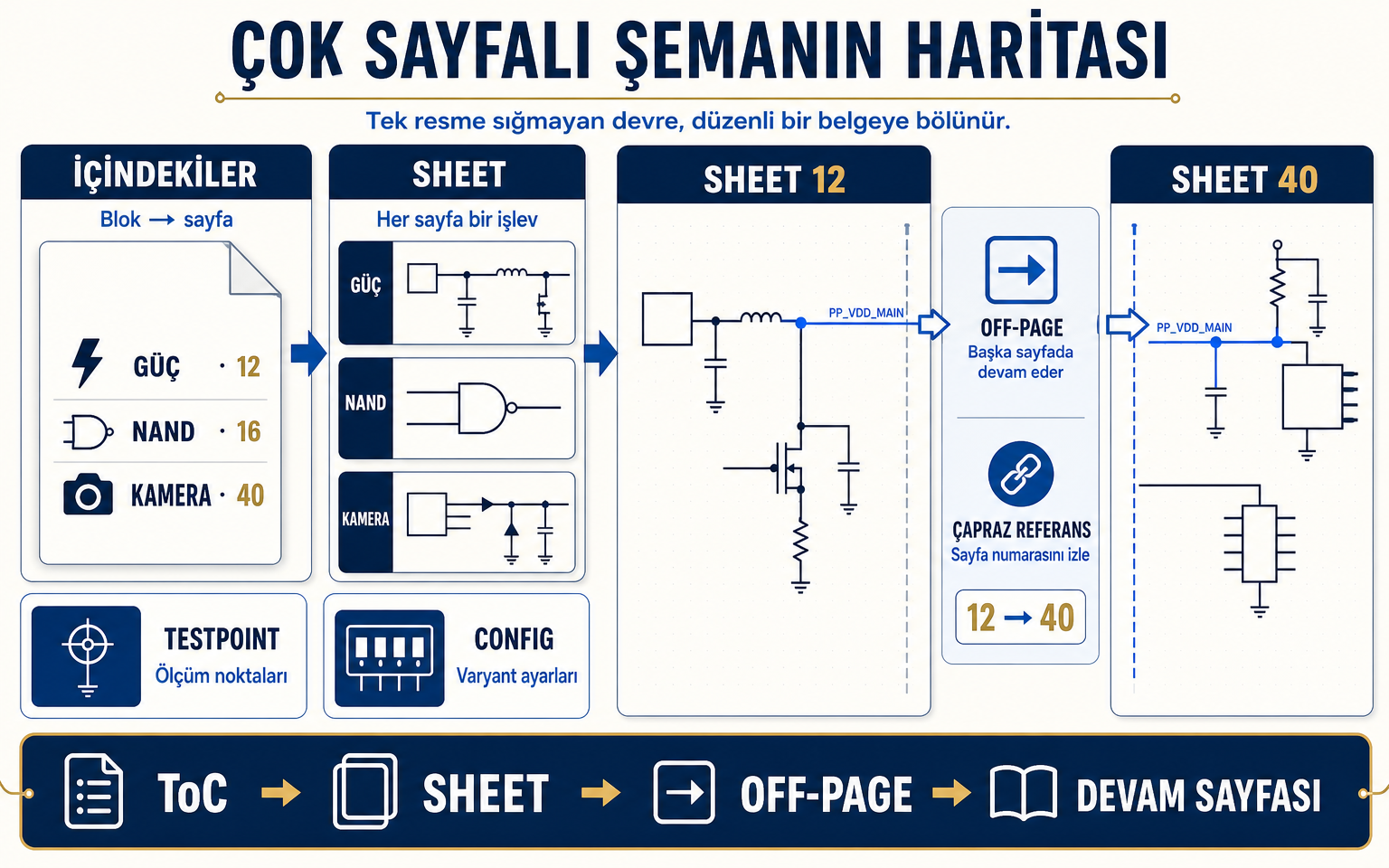

Basit bir devre tek sayfaya sığar. Ama bir Apple anakartı yüzlerce çip ve binlerce bağlantı taşır — bu yüzden şema çok sayfalıdır (iPhone X = 85 sheet). Tek bir resme sığmayan şey, organize bir belgeye bölünür:

• İçindekiler (ToC): Hangi blok hangi sayfada? 'Şarj sheet 23, NAND sheet 16' gibi. Aradığın bloğa buradan gidersin — devreye dalmadan önceki ilk durak.
• Sheet'ler: Her sayfa bir blok/işlev (güç, SOC, kamera...). Köşesinde başlık bloğu (sayfa adı + numarası) vardır.
• Testpoint / probe sayfaları: Ölçüm yapılacak noktaların haritası — ÖLÇ adımında işe yarar.
• Bootstrapping / config sayfası: BOM seçenekleri, fuse/varyant ayarları — kartın 'kişiselleştirme' notları.

En kritik nokta — sayfalar nasıl bağlanır: Bir net (sinyal/ray) bir sayfada başlayıp başka bir sayfada devam edebilir. Bunu off-page connector (sayfa-dışı bağlantı oku) ve yanındaki çapraz-referans sayfa numarası yönetir: 'bu hat sheet 17'den geliyor / sheet 40'a gidiyor.'

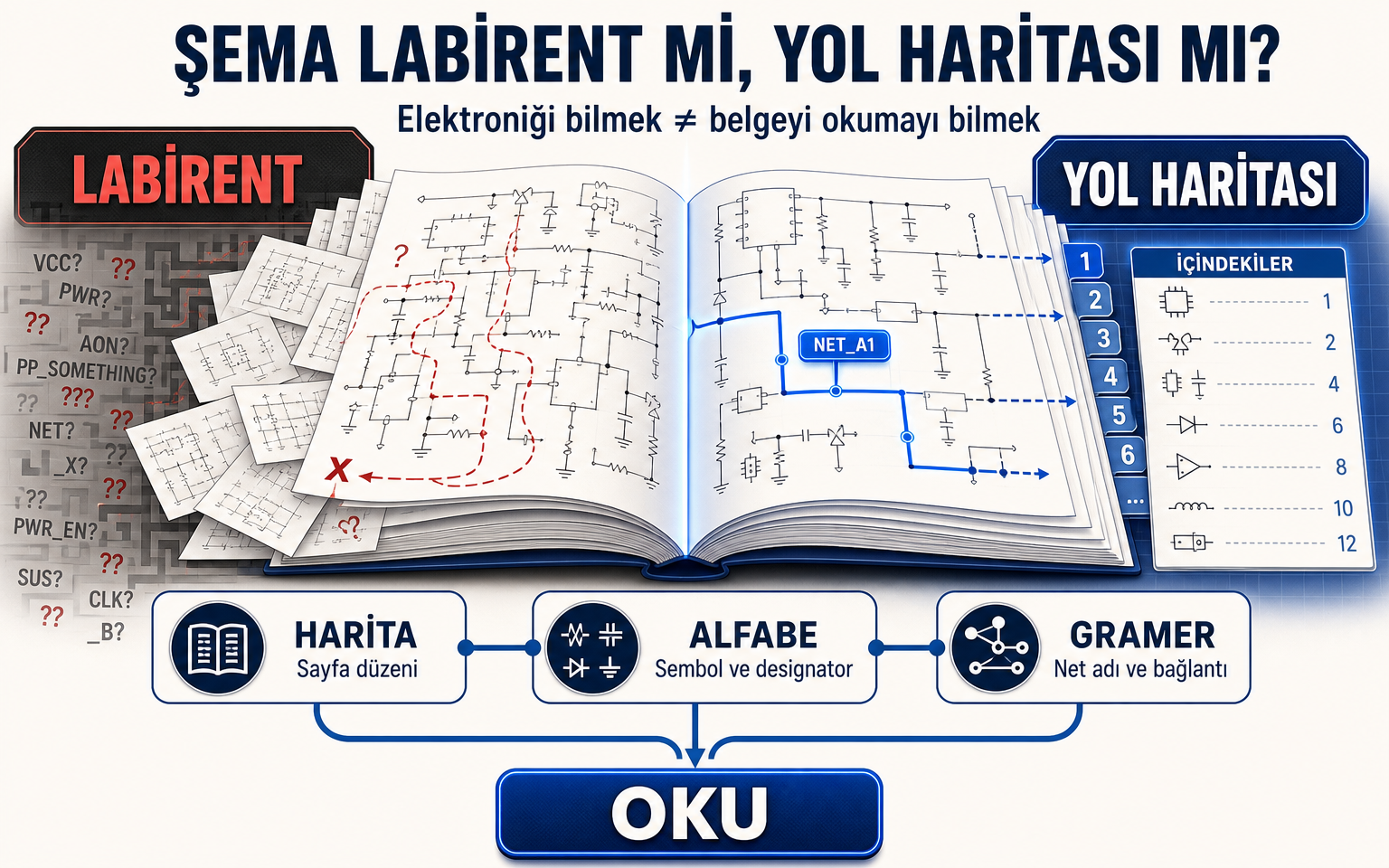

Bugünün sorusu: Bu belgenin yapısını (harita) ve dilini (alfabe + gramer) çözersek, tanımadığımız bir sayfada bile yön bulabilir miyiz?

Çok-sayfa + çapraz-referans, yarınki hat takibinin temelidir: bir hattı iki uçtan izlemek, sayfalar arası bu oklarla mümkün olur.

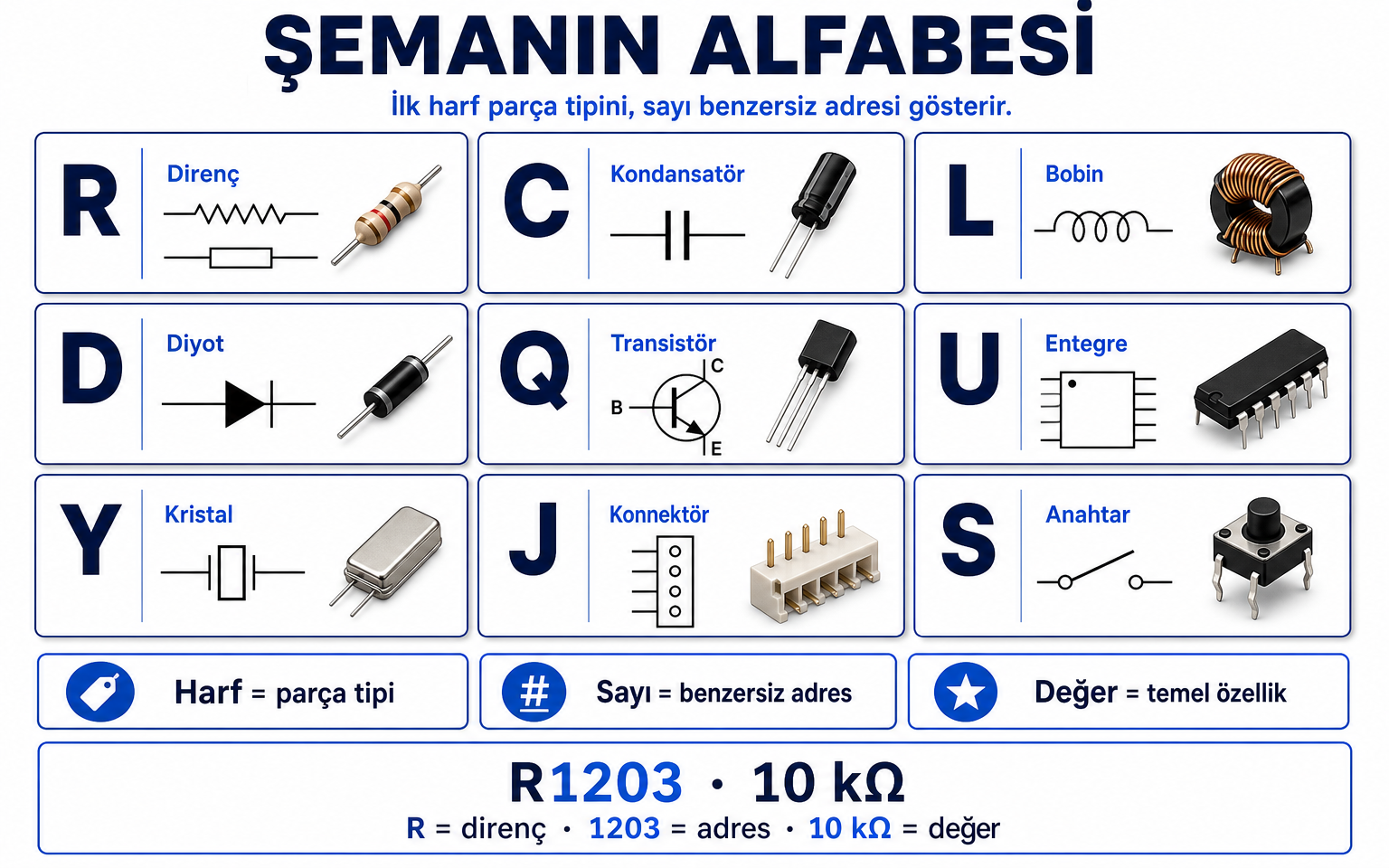

Her parçanın iki etiketi vardır: bir ad (designator) ve bir değer (value). Designator'ın baş harfi parçanın tipini söyler — bu, evrensel ve standarttır:

Her ad benzersizdir (R1, R2, R3...) ve kartta o parçayı bulma adresindir. Değer ise parçanın en önemli özelliğidir: direnç için ohm, kondansatör için farad, IC için çip adı, kristal için frekans.

Apple kartında bunu nasıl görürsün (iPhone X gerçek örnekleri):

• U1000 = bir IC (A11 işlemci). U2700 = bir IC (PMU).
• J3200 = bir konnektör (batarya). J5700 = konnektör (ekran).
• Y1000 = bir kristal (24 MHz). L6110 = bir bobin (0.47 µH). Q3350 = bir transistör (BATFET).
• R5901 = bir direnç. C... = kondansatör.

Okuma ipucu: Bir designator gördüğünde önce harfi oku — parçanın tipini anında bilirsin (U=çip, J=konnektör, L=bobin). IC'lerin sembolü hep aynı (pinli dikdörtgen) olduğundan, IC'yi tanımlayan şey designator + değer (çip adı)'dır. Designator, hem şemada hem boardview'de hem fiziksel kartta aynı parçayı işaret eder — üç dünyayı bağlayan adres.

Net = iki (veya daha çok) terminali birbirine bağlayan elektriksel düğüm; şemada çizgiyle gösterilir. İki kural:

• Düğüm/nokta (node): İki çizgi kesişiminde nokta varsa bağlıdır; nokta yoksa teller sadece üst üste geçiyordur, bağlı değildir. Bu ayrım kritiktir.
• Net adı/etiketi — en önemli kural: Aynı ada sahip netler, aralarında görünür bir tel olmasa bile birbirine bağlıdır. Karmaşık şemada her şeyi telle çizmek yerine, net'e ad verilir; aynı adı taşıyan her yer aynı net'tir.

Netler işlevine göre adlandırılır (SparkFun örneği: VCC, 5V, RX, TX). Apple kartında bu dil daha zengindir:

• Güç rayları PP_ ile başlar: PP_VDD_MAIN (ana omurga), PP3V0_NAND, PP_BATT_VCC. Adından voltaj/işlev okunur.
• Sinyaller işleve göre: SPMI... (PMU haberleşme), PCIE_AP_TO_BB (A11→baseband veri).
• _L son eki = active-low: sinyal low (0) olduğunda aktiftir (örn. ..._RESET_L low'da reset eder). Bu son ek anakart seviyesinde çok yaygın.
• Toprak (voltage node): GND/IOG — tek-terminal sembol; aynı-adlı her toprak bağlıdır.

Okuma ipucu — yarının anahtarı: 'Aynı ad = bağlı' kuralı, bir net'in sheet 5'te ve sheet 40'ta aynı adla görünmesinin aynı net olduğu anlamına gelir. Off-page connector + çapraz-referans sayfa numarası tam da bunu yönetir. İşte bu yüzden bir hattı sayfalar arası takip edebilirsin (yarın): net adını izlersin, tel değil.

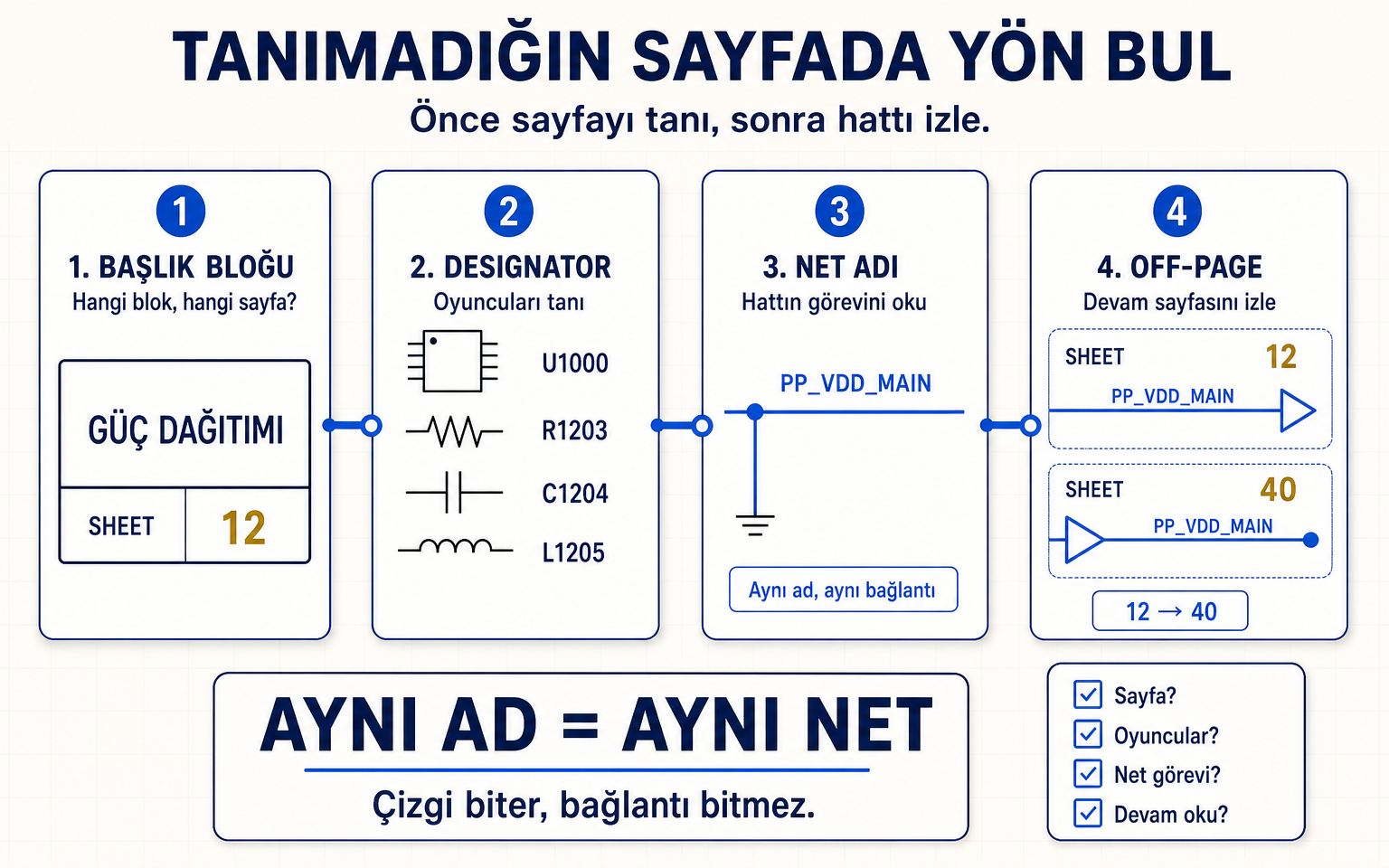

Daha önce hiç görmediğin bir şema sayfası açtın. Panik yok; belgeyi ve dili kullan.

Adım 1 — Konumlan: Sayfanın başlık bloğuna bak (hangi blok, hangi sheet no). Gerekiyorsa ToC'ye dönüp bu bloğun nereye oturduğunu gör.

Adım 2 — Parçaları tanı: Designator harflerini tara — U'lar (çipler) sayfanın 'oyuncuları', J'ler (konnektör) giriş/çıkış, L/R/C çevre bileşenler. Büyük U genelde sayfanın ana çipidir.

Adım 3 — Netleri oku: Net adlarına bak. PP_ ile başlayanlar güç; _L ile bitenler active-low; işlev adları (RESET/CLK/DATA) sinyalin görevini söyler. Nokta var mı (bağlı) / yok mu (bağlı değil) kontrol et.

Adım 4 — Sayfa-dışını gör: Bir net kenara doğru gidip off-page connector + çapraz-referans sayfa numarasıyla bitiyorsa, o net başka sayfada devam ediyor demektir. Adını not et — yarın o adı takip edeceksin.

Adım 5 — Özetle: 'Bu sayfa şu bloğu anlatıyor; ana çip(ler) bunlar; şu net buraya giriyor, şu net şu sayfaya gidiyor.' Sayfayı bir cümleyle anlatabiliyorsan, yön bulmuşsundur.

Bugünün özü — belgenin haritası + dili:

• Belge yapısı: Apple şeması çok-sayfalıdır (iPhone X = 85 sheet); ToC (hangi blok nerede) + sheet'ler (her biri bir blok) + testpoint sayfaları + bootstrapping/config. Sayfalar off-page connector + çapraz-referans sayfa no ile bağlanır.
• Designator dili: Baş harf = parça tipi (R/C/L/D/Q/U/Y/J/S); ad benzersiz ve 'adres'; değer = en önemli özellik (IC için çip adı). Apple: U1000/J3200/Y1000/L6110/Q3350.
• Net dili: Çizgi=net; nokta=bağlı, noktasız kesişim=bağlı değil; aynı ad = bağlı (tel olmasa bile). Apple: PP_ güç rayları, _L active-low, işlev-adlı sinyaller, GND/IOG toprak.
• Yön bulma: başlık bloğu → designator'lar (oyuncular) → net adları (görevler) → off-page (nereye gidiyor).

Belgeyi tanıdın ve dilini öğrendin. Yarın bu dili harekete geçiriyoruz: bir net'i iki uçtan — kaynağından yüküne — sayfalar arası takip etmek. Bugünkü 'aynı ad = bağlı' kuralı, o takibin tam motorudur.
