iPhone Su Teması / Sıvı Hasarı: Anakart Teşhisine Nasıl Yaklaşılır?
Sıvı gören bir iPhone'da sorun tek bir parça değildir — korozyon, kısa devre ve sensör hatları. Board-level teşhisin sıvı hasarına sistematik yaklaşımını anlatıyoruz.

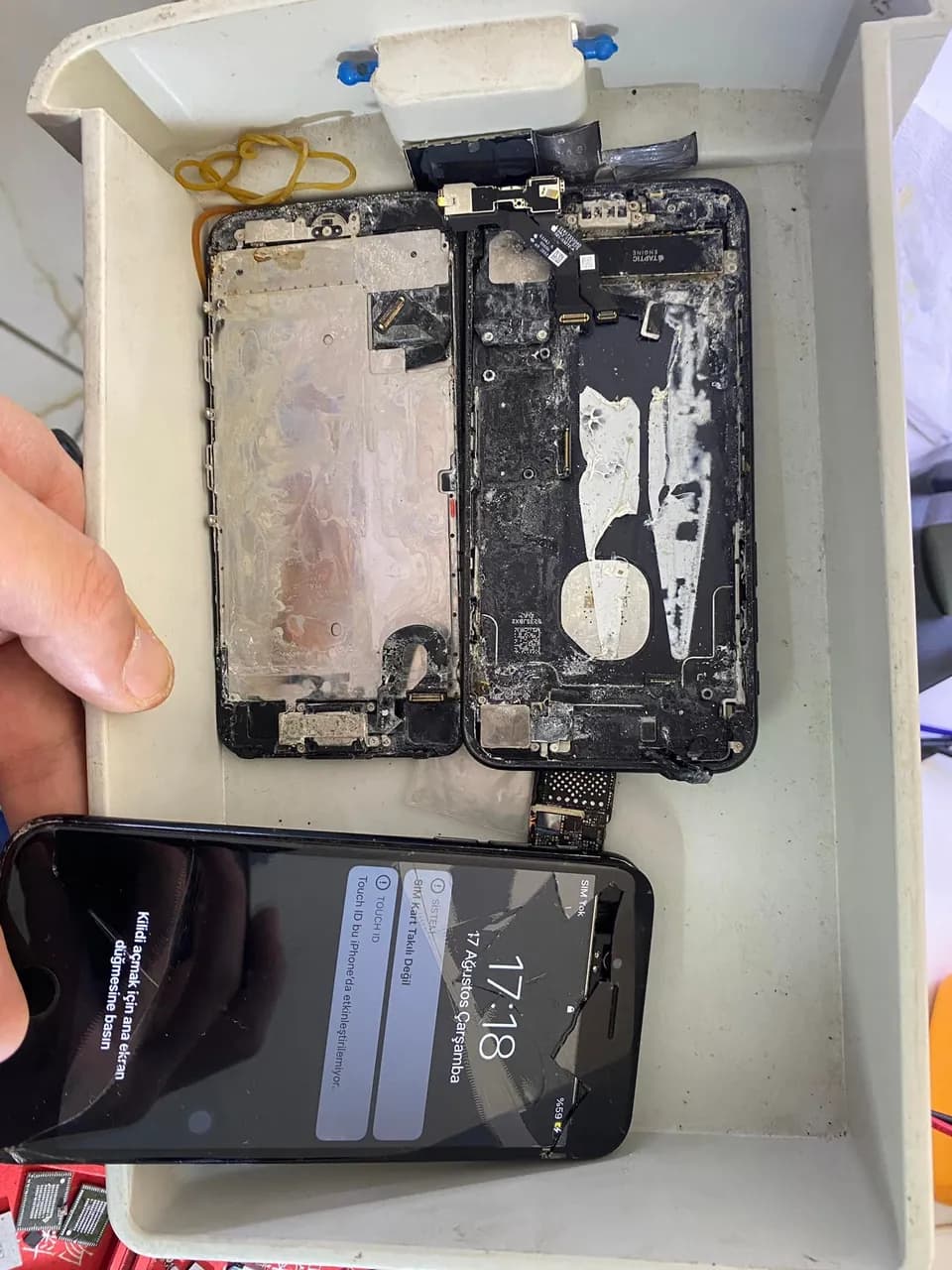

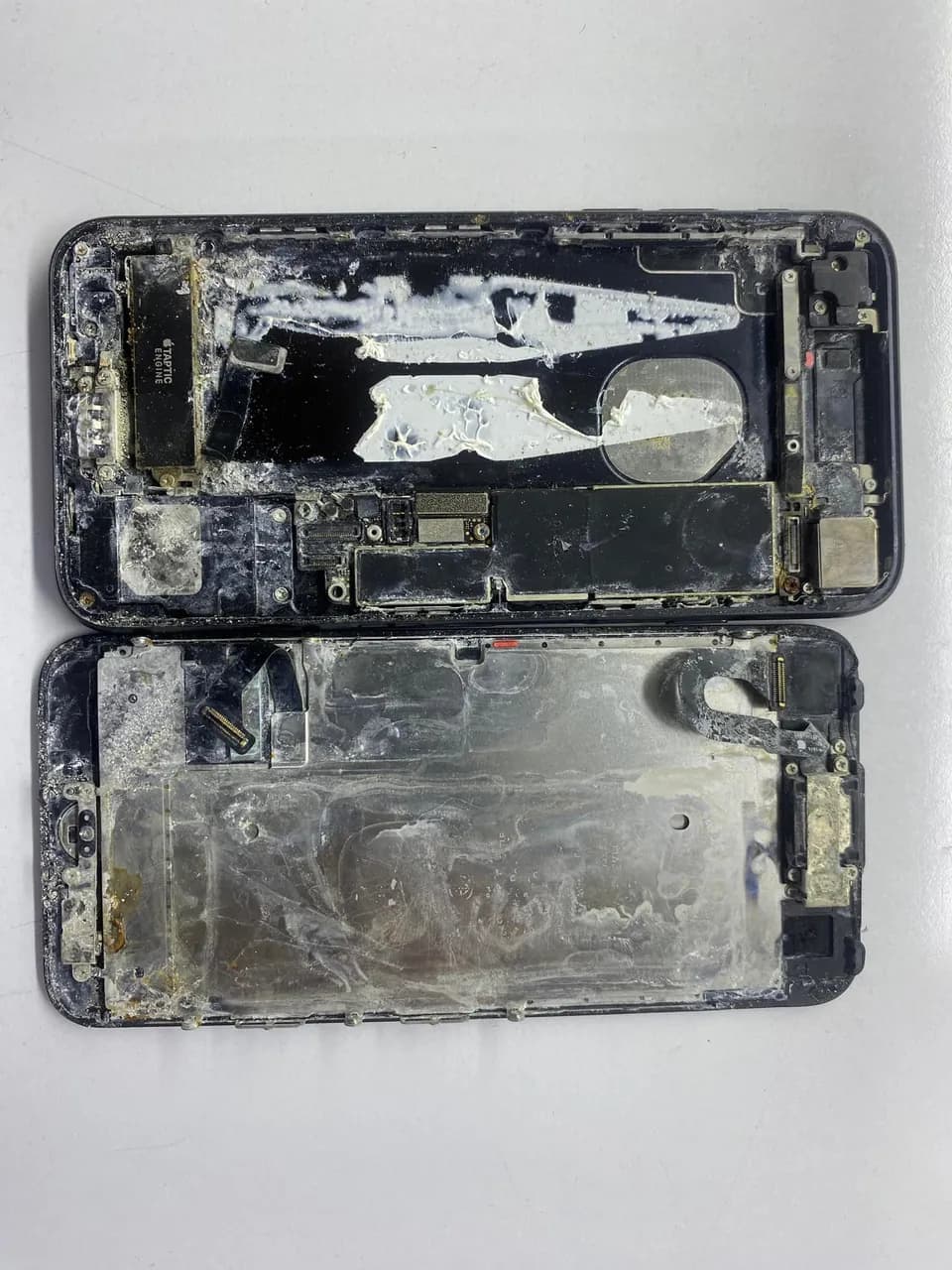

Sıvı gören bir iPhone'da arıza tek bir parça değildir: sıvı, anakart üstünde korozyon (ince hatları ve konnektörleri yiyen oksit), toprağa kısa devre ve sensör hattı bozulması olarak çok noktada iz bırakır. Bu yüzden "parça değiştir" mantığı sıvı vakalarında çoğu zaman başarısız olur.
Bu rehber bir kurutma/temizlik tarifi değil — board-level teşhisin sıvı hasarına sistematik yaklaşımını anlatır: nereye, hangi sırayla bakılır. Amaç, körlemesine modül/çip değiştirmek yerine hasarın nerede olduğunu ölçümle daraltmak.
1. Önce görsel korozyon muayenesi
Sıvı hasarında ilk adım mikroskop altında korozyon haritası çıkarmaktır. Sık etkilenen bölgeler: kartın dış kenarı (buton, konnektörler), ses modülü çevresi, kamera konnektörleri ve depo (NAND) çevresi.
Sıvının türü hasarı değiştirir: tuzlu su, kahve, mineral içeren su farklı hız ve şiddette korozyon yapar. Bu muayene, ölçüme başlamadan önce "şüpheli bölgeyi" belirler — teşhisin geri kalanı bu haritanın üstüne kurulur.
2. Akım imzasını oku (düğmeye basmadan)
Bench güç kaynağına bağla ve hiç açma düğmesine basmadan çektiği akıma bak:
- Anormal yüksek akım + ısınma → bir hat toprağa kısa devre olmuş (korozyonlu kondansatör veya hat-hat kısası).
- Hiç akım yok / çok düşük → giriş hattı kopuk (konnektör, koruma elemanı tarafı).
- Normal düşük (idle) akım → ağır kısa yok; teşhis sensör/sinyal hatlarına kayabilir.
Isınan bölgeyi termal kamera/parmakla bulmak çoğu kısayı noktalar. Çok yüksek akım/ısı varsa kart açılmadan, önce kısa avı yapılır.
3. Kısa devre avı (diyot modu + böl-ölç)
Korozyon en sık kısa devre yapar. Multimetrenin diyot modunda ana güç hattı ile toprak arasını ölçersin; sıfıra yakın çok düşük bir okuma kısa şüphesidir. Kısa bulunursa kaynağı böl-ölç ile daraltırsın:
- Bataryayı ayır → akım düştü mü? (batarya yolu tarafı)
- Giriş korumasını/modülleri sırayla ayır → hangisinde akım düşüyor?
- Korozyonlu bölgedeki ince hatları (veri çiftleri) tek tek toprağa karşı ölç.
Unutma: anakart üstünde okunan değer o noktaya bağlı tüm devreye aittir — diyot modu ilk eleme, kesin teşhis hat takibiyle gelir.
4. Sensör hatlarını unutma
Sıvının sinsi tarafı: ana raylar sağlam görünse bile ince sensör/veri hatları korozyonludur. Müfredatta sık geçen iki örnek:
- Sıcaklık sensörü hatları: Korozyon bu ince hatları bozar; sistem yanlış (veya hiç) sıcaklık okur ve fanı/performansı emniyet için kısar. Yani "fan uğulduyor / cihaz yavaş" çoğu zaman sensör verisinin sorunudur, parçanın değil.
- Kamera/ses kontrol hatları: İnce I2C/saat hatları veya konnektör korozyonu → "kamera siyah", "hoparlör yok" gibi belirtiler.
Bu yüzden modül değiştirmeden önce o modüle giden hat ve konnektör taranır.
5. Neden "hızlı ama sistematik"?
Sıvı vakasında en sık iki hata: (1) korozyon temizlenip anakart tarafı aklanmadan modül/çip değiştirmek — yeni modül de aynı korozyonlu hatta bağlanır, çözmez; (2) boot loop görünce doğrudan yazılıma/NAND'a atlamak — oysa neden korozyonlu besleme/veri hattı olabilir.
Sistematik sıra (korozyon haritası → akım imzası → kısa avı → sensör/sinyal hatları) hem doğru noktayı bulur hem gereksiz parça israfını önler. Hangi hattın ne okuması ve onarım kararı ise eğitimle gelen derinliktir.
Not: Bu rehber teşhise odaklanır; sıvı sonrası müdahale ve onarım kararları cihazın durumuna göre değişir. iCloud/aktivasyon kilidi gibi konular teşhis dışı, hukuki/etik sınırdır.
Sık sorulanlar
iPhone'um suya düştü, pirince koysam yeter mi?
Pirinç bir teşhis veya onarım değildir; bu arada içeride korozyon ilerleyebilir. Board-level yaklaşımda iş, korozyonu görsel muayene + ölçümle haritalamak ve kısa/sensör hasarını teşhis etmektir. En önemlisi: cihazı sürekli açmaya çalışmamak, profesyonel teşhise götürmektir.
Çalışıyor gibi görünüyor, sorun yok demektir?
Mutlaka değil. Sıvı korozyonu zamanla ilerler; bugün çalışan cihaz, korozyonlu ince hatlar yüzünden günler/haftalar sonra arıza verebilir. Korozyon muayenesi ve temizliği, sonradan çıkacak sorunları önler.
Fan/ısınma veya kamera/ses sorunu, o parçayı mı değiştireyim?
Sıvı vakasında önce o parçaya giden hat ve konnektör korozyonu kontrol edilmeli. Çoğu zaman parça sağlamdır; bozuk olan, korozyonlu sensör/veri hattıdır. Hattı doğrulamadan parça değiştirmek çözmeyebilir.
Sıvı görmüş cihazda boot loop = yazılım mı?
Şart değil. Korozyon NAND besleme veya veri hattını bozduysa neden donanımdır. Sıvı vakasında boot loop'ta doğrudan yazılıma atlamadan önce besleme/veri ayağı ölçülür.
