Anakartta Kısa Devre Nasıl Bulunur? (Adım Adım Teşhis)
Kısa devreyi güç vermeden yakalamanın yolu: rail-GND direnç ölçümü, izolasyon testi ve akım sınırlı ilk açılış. Marka bağımsız teşhis sırası.
Bir kart açılmıyorsa, ısınıyorsa veya güç verir vermez kapanıyorsa akla gelen ilk şüphelilerden biri kısa devredir: bir besleme hattı ile toprak (GND) arasında, tasarımın öngörmediği düşük dirençli bir yol oluşmuştur.
Kısa devrenin en önemli özelliği şudur: güç vermeden önce bulunabilir. Hatta bulunmalıdır — çünkü gizli bir kısa devrenin üzerine enerji vermek, arızayı büyütür ve sağlam bileşenleri de riske atar.
Bu rehber marka bağımsızdır. Anlatılan sıra bir telefon anakartında da, bir dizüstü anakartında da, bir kontrol kartında da aynı şekilde işler — çünkü ölçülen şey cihaz değil, elektriksel davranıştır.
Önce doğru soru: arıza tipi hangisi?
"Bozuk" bir tanı değil, bir başlangıç noktasıdır. Kart üstündeki arızaların büyük bölümü üç aileye ayrılır ve her biri farklı bir parmak izi bırakır:
- Kısa devre: İki nokta arasında olması gerekenden çok düşük direnç. Akım tasarım sınırını aşabilir, regülatör korumaya gidebilir, bileşen veya iz ısınabilir.
- Açık devre: Olması gereken yolun kopması. Kopuk iz, soğuk lehim, kırık geçit (via), yanmış sigorta. Akım hiç ulaşmaz — ısınma da olmaz.
- Yarı arıza: Kontak bazen kuruluyor bazen kopuyor; sıcaklık, titreşim veya neme bağlı. Ölçüm kararsızdır.
Bu ayrım neden önemli? Çünkü müdahale yolu üçünde farklıdır. Kısa devreyi parça değiştirerek çözmeye çalışmak yeni parçayı da riske atar — kısa hâlâ oradadır. Bu rehber birinci aileye odaklanır.
Kısa devre neden güç vermeden aranır?
Teşhis sırasının en önemli kuralı budur: enerjisizden enerjiliye.
Gizli bir kısa devrenin üzerine güç verildiğinde iki katmanlı risk doğar:
- Termal hasar — kısa noktasında yüksek akım ve ısı oluşur; kapasitör, entegre veya PCB izi zarar görebilir.
- Yan hasar — aşırı akım çeken regülatör korumaya gider; korumasız bir besleme kullanılıyorsa yan bileşenler de etkilenir.
Akım sınırlı bir laboratuvar güç kaynağı bile tam koruma sağlamaz: rail-rail köprü, kaynağın kendini koruma süresinden hızlı hasar verebilir.
Bu yüzden ölçüm sırası pazarlık konusu değildir — direnç ve süreklilik testleri kart kapalıyken yapılır; güç açıkken yalnızca voltaj modu kullanılır.
Adım 1 — Hangi modda ölçüyorsun? (önce buna karar ver)
Kısa devre ararken multimetrenin iki ayrı modu kullanılır ve hangisini seçtiğin okuduğun sayının ne anlama geldiğini belirler. Bu ayrım yapılmadan başlanan ölçüm, en sık yapılan hatadır.
| Mod | Cihaz ne yapar | Ne için kullanılır |
|---|---|---|
| Diyot modu | Küçük bir test gerilimi uygular, üzerine düşen gerilimi ölçer | Board-level kısa devre avının çalışma modu. Yoğun kartta hat-GND sağlığını okumak |
| Direnç (Ω) modu | Direnci hesaplar | Hattın gerçek direncini görmek, seyrek kartlarda ilk eleme, onarım sonrası süreklilik/izolasyon doğrulaması |
Bir dil notu — bu karışıklık çok yaygındır. Sahada diyot modunda okunan değere de "ohm değeri" ya da "toprağa karşı direnç" denir. Sektörün bu adlandırması yanlış değil, okumanın işlevini söylüyor: o sayı da tıpkı direnç gibi hattın toprağa ne kadar açık olduğunu anlatır. Ama cihaz o anda direnç değil gerilim düşümü ölçüyordur. İkisini aynı sayı sanıp modları karıştırmak, aynı hattı iki kez ölçüp iki farklı sonuç almanın en sık sebebidir. Kaydettiğin her değerin yanına hangi modda ölçtüğünü yaz.
Telefon/tablet gibi yoğun anakartlarda pratik seçim diyot modudur. Aşağıdaki direnç tablosu seyrek kartlar ve genel çerçeve içindir.
Kart tamamen enerjisizken direnç modunda ölçüyorsan: siyah probu kart üstündeki bir GND noktasına sabitle (timsah pense işi kolaylaştırır), kırmızı probu sırayla her besleme hattına dokundur.
| Direnç (rail → GND) | Yorum |
|---|---|
| ≥ 10 kΩ | Normal boşta yük |
| 1 – 10 kΩ | Şüpheli — kontakları temizle, tekrar ölç |
| < 1 kΩ | Kısa devre şüphesi güçlü — güç verme |
Önemli uyarı: bu eşikler bir başlangıç çerçevesidir, evrensel sabit değil. Kart mimarisi, hattın beslediği yük ve multimetre modeli okumayı kaydırır. Sayıyı ezberleme, davranışı oku — asıl bilgi, aynı karttaki diğer hatlarla karşılaştırmadan çıkar.
Tablonun en önemli istisnası — işlemci ve grafik çekirdek hatları. CPU/GPU çekirdek rayları (ve bellek beslemeleri) sağlamken bile toprağa karşı 1 Ω'un altında, tipik olarak 0,5–0,7 Ω civarında okur. Bu mimari gereğidir: yüksek akım çeken, çok düşük gerilimli bir raydır. Yukarıdaki tabloyu bu hatlara uygularsan sağlam bir işlemci beslemesini kısa devre sanarsın — ve olmayan bir arızayı aramaya başlarsın.
Bu noktada ölçü aletin teşhisin bir parçası olur. Ucuz bir multimetre 0,5 Ω ile gerçek bir kısa devreyi ayırt edemez; ikisinde de öter ve ikisini de "0" gösterir. Bu değerleri okuyabilmek için düşük direnç çözünürlüğü iyi, kalibre bir cihaz gerekir. Yani "kısa devre var" demeden önce sorulacak soru şudur: aletim bu farkı görebiliyor mu? Göremiyorsa okuduğun sayı kartın değil, cihazın sınırıdır.
Adım 2 — Hatlar arası izolasyon
Kısa devre yalnız rail ile GND arasında olmaz. Farklı besleme hatlarının birbirine kaçması da aynı ailedendir ve çoğu zaman gözden kaçar.
Farklı iki güç hattı arasında direnç ölçtüğünde beklenen değer ≥ 10 kΩ aralığındadır. Bunun altındaki bir okuma, pad kalkması sonucu oluşmuş bir köprüyü veya gizli bir iz teması işaret edebilir.
Onarım yapılmış bir bölge varsa iki ek kontrol daha anlamlıdır:
- Süreklilik (onarım izi): Köprülenen pad'ler arasında ≤ 1 Ω beklenir. 1–10 Ω arası kısmi temastır, yenilenmelidir.
- Komşu iz izolasyonu: Yalıtımı restore edilen alanda komşu izler arası ≥ 10 MΩ hedeflenir; bunun altı yetersiz yalıtımdır.
Adım 3 — Kısayı yerelleştirme
Kısa devrenin varlığını bulmak ile yerini bulmak ayrı işlerdir. Direnç ölçümü sana "bu hatta kısa var" der, ama hat üzerinde onlarca bileşen olabilir.
Yerelleştirmede üç yaklaşım kullanılır:
Görsel inceleme — en ucuz, en bilgi yoğun adım. Mikroskop altında bitişik pad'ler arası lehim köprüsü, lehim topu, kırıntı, sıvı hasarı sonrası korozyon veya karbon izi aranır. Kısa devrelerin gözle görülebilir bir kısmı bu adımda yakalanır ve tek kuruş ekipman gerektirmez.
Termal iz sürme. Kart akım sınırlı bir kaynaktan beslenirken IR termometre veya termal kamerayla yüzey taranır. Kısa devre noktası çevresine göre belirgin ısınır — beklenmedik bir pasif bileşenin ısınması güçlü bir işarettir.
Karşılaştırmalı ölçüm. Aynı modelin sağlam bir kartı varsa, hat hat direnç karşılaştırması sapmayı doğrudan gösterir. Referans kart, eşik ezberlemenin en iyi alternatifidir.
Adım 4 — İlk açılış: akım sınırlı ve gözlemli
Ölçümler temizse enerji verilebilir — ama kontrollü. Doğrudan adaptör veya pil yerine akım sınırı ayarlanabilen bir laboratuvar güç kaynağı kullanılır; pil ve adaptör, iç korumaları devreye girene kadar geçen sürede hasar verebilir.
Başlangıç akım sınırı kartın boşta çektiği akıma göre seçilir; küçük kartlarda onlarca miliamper, daha büyük sistemlerde yüzlerce miliamper mertebesi tipik bir başlangıçtır.
Güç verir vermez okunacak üç şey:
- Akım limitine vuruyor mu? Vuruyorsa saniyeler içinde kes — atlanmış bir kısa devre var demektir, ölçüm adımlarına geri dön.
- Akım sıfır mı? Kart hiç güç almıyordur; bu kısa değil, açık devre tarafıdır.
- Isınan bir şey var mı? Güç verdikten sonraki ilk dakikalarda yüzeyi tara. Çevresine göre belirgin ısınan bir bileşen, kısanın adresidir.
Bu aşamada beklenen besleme gerilimleri de ölçülür; hattın kendi toleransı dışına çıkan bir değer, arızanın hâlâ orada olduğunu söyler.
Kısayı buldun — iş bitmedi
Kısa devrenin kaynağı bulunup giderildiğinde sorulacak bir soru daha vardır: neden oluştu?
- Lehim sıçraması veya kırıntı ise: müdahale hijyeni gözden geçirilir.
- Sıvı teması ise: korozyon yalnız görünen yerde olmayabilir; kalıntı temizlenmeden kapatılan kart geri döner.
- Bileşen içten kısa devre yaptıysa: onu bu hale getiren aşırı gerilim veya ısı kaynağı hâlâ devrede olabilir.
- Yanmış bir koruma (sigorta) varsa: nedeni bulunmadan değiştirilmez. Koruma açıldıysa bir sebebi vardır.
Her ölçüm not edilir: nokta, mod, okuma, koşul. Bu kayıt aynı arıza tekrar geldiğinde nereden başlayacağını söyler — ve yaptığın işi kanıtlanabilir hale getirir.
Bu arıza tezgâhta nasıl göründü
İlham'ın tezgâhından gerçek tamirler, 2021–2025 arası Facebook'ta yayımlandı. Metin, gönderinin kendisi — düzeltilmedi.

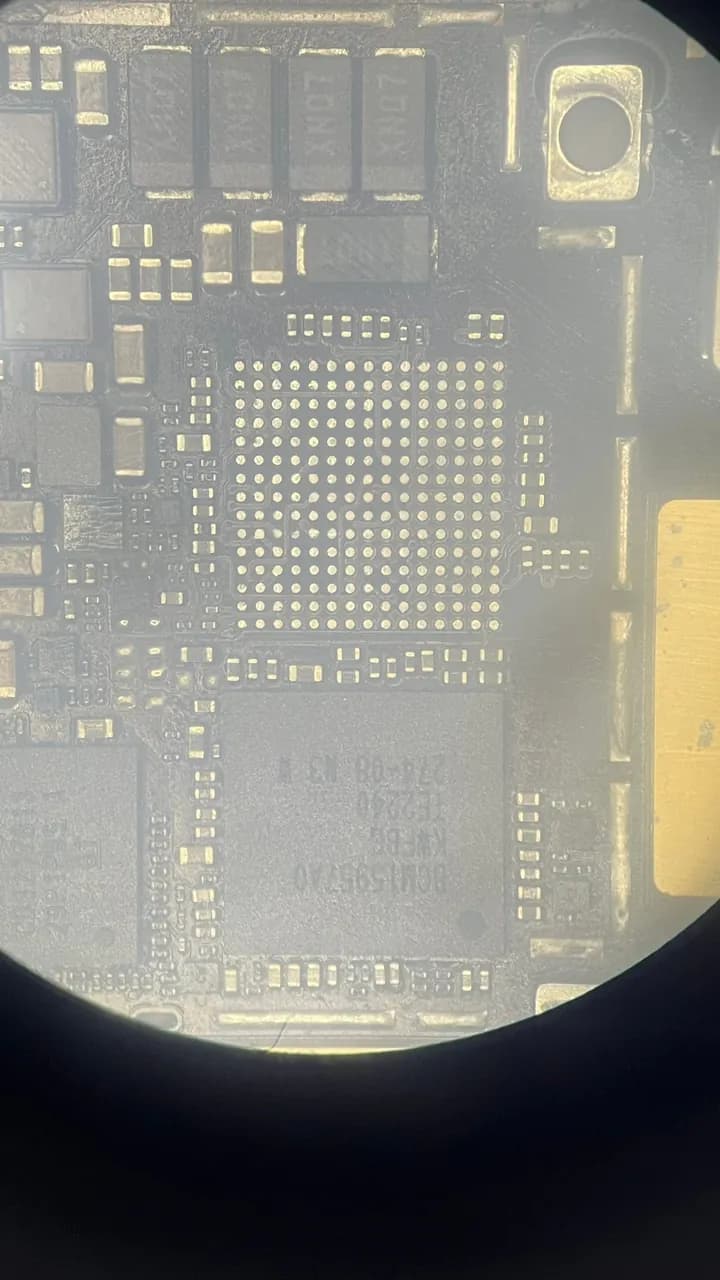

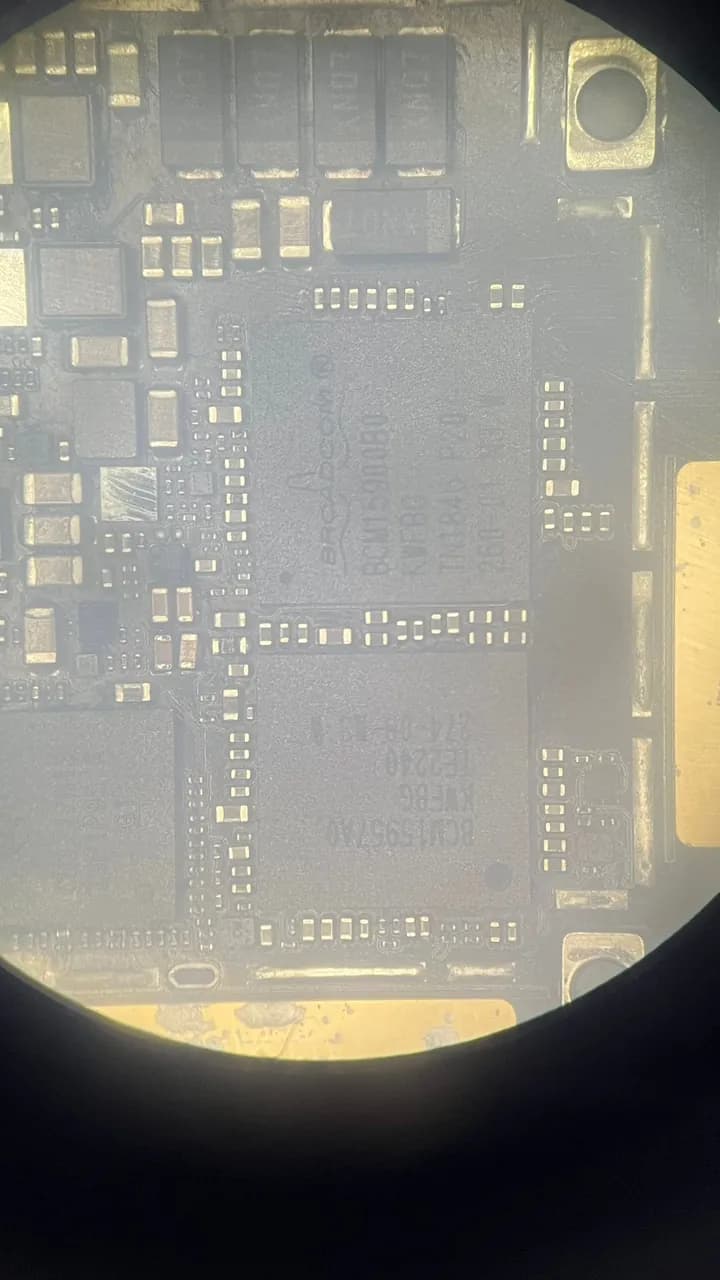

iPad Pro 12.9 (6. Nesil - A2436) cihazda dokunmatik sorunu şikayetiyle servisimize başvuruldu. Yapılan detaylı ölçümler sonucunda, 15V hattında kısa devre tespit edildi. Sorunlu bileşenler değiştirildi ve cihaz, dokunmatik fonksiyonu tamamen düzelmiş şekilde müşterimize teslim edildi.
MacBook Pro A3112 M4 – Ağır Sıvı Teması 💧 | Açılmıyor ⚠️ | Kısa Devre Tespiti Cihaz tamamen tepkisizdi. Detaylı anakart incelemesinde ses entegresi bölgesinde yoğun sıvı teması ve oksitlenme tespit edildi. Bazı bileşenler adeta sıvı altında erimişti! Profesyonel müdahale sonrası kısa devreler kaldırıldı, arızalı parçalar değiştirildi ve cihaz tekrar hayata döndü!
MacBook Pro A1990 şarjdayken kapanmış. Yaptığımız incelemede U3000 (USB Mux) entegresinin patladığını gördük ve değiştirdik. Ancak cihaz hâlâ açılmadı. Daha derin bir analizde CD3215 entegresinin LDO 3V3 hattında kısa devre tespit ettik. U3100 ve U3200 kaldırıldığında kısa devre kalktı, ancak cihaz hâlâ 5V’da takılı kaldı. Son olarak UB300 ve UB400 CD3215 entegrelerini değiştirdik ve cihaz normale döndü, şarj etmeye başladı. Her zamanki gibi, doğru tespit ve doğru müdahale ile sorunu çözdük!
A2338 M2 MacBook açılmıyor, kısa devre tespit edildi! Bu cihaz bize daha önce bir teknik servisin müdahalesiyle geldi. PP1V25_S2 ve PP3V3_S2 hatlarında kısa devre olduğu tespit edildi. Klavye ışık entegresi (UP900), 3V3_S2 güç entegresi (UC710), WiFi entegresi (UL000) ve USB soketi (JE700) sökülmüştü ancak sorun hala devam ediyordu. Yaptığımız detaylı inceleme sonucunda asıl suçlunun UE501 fan kontrol entegresi olduğu anlaşıldı. Değişim işlemi yapıldıktan sonra tüm kısa devreler ortadan kalktı. Daha sonra eksik olan tüm parçalar yenileriyle değiştirildi. Ancak! M serisi işlemcilerde Wi-Fi entegresi değiştirilemediği için bu MacBook artık Wi-Fi’siz çalışmak zorunda. Sorunun kaynağını doğru teşhis etmek, gereksiz işlemlerden kaçınmak ve cihazı en iyi şekilde onarmak işimizin bir parçası! MacBook tekrar hayata döndü, sadece Wi-Fi’siz! Güvenilir ve profesyonel onarım için bize ulaşabilirsiniz.
MacBook Air A2337 M1 - Açılmama ve Parmak İzi Sorunu Çözüldü! MacBook Air A2337 M1 çipi olan cihaz açılmıyordu. USB ampermetre ile ölçüm yapıldığında cihaz 5V’da kalıyordu ve tepki vermiyordu. 📉🔌 Detaylı ölçümler sonrası: • PPBUS_AON hattında kısa devre tespit edildi. • Kısa devre giderildikten sonra cihaz açıldı. Ancak bu kez parmak izi okuyucusu aşırı derecede ısınıyor ve kendiliğinden basıyordu. Ekran kilidi açıldıktan sonra cihaz tekrar kilitleniyordu. Çözüm: Maalesef parmak izi sensörü kurtarılamadı, bu yüzden yeni bir güç tuşu ile değiştirildi. Parmak izi fonksiyonu artık çalışmasa da cihaz sorunsuz şekilde kullanılabilir hale geldi! 💪
MacBook A1932 Şarj Sorunu Giderildi! MacBook A1932 modeli, şarj sorunu ile geldi. USB ampermetre ile ölçüm yapıldığında cihaz 5V’da kalıyor ve 20V’a yükselmiyordu. 📉🔌 Detaylı ölçümler sonucunda LDO 3.3V hattında kısa devre tespit edildi. Kesin çözüm sağlamak için CD3215 entegrelerinin her ikisi de değiştirildi ve cihaz yeniden sorunsuz şekilde çalışmaya başladı! ✅🔋 Sonuç: MacBook artık doğru voltajda şarj oluyor ve sorunsuz çalışıyor!

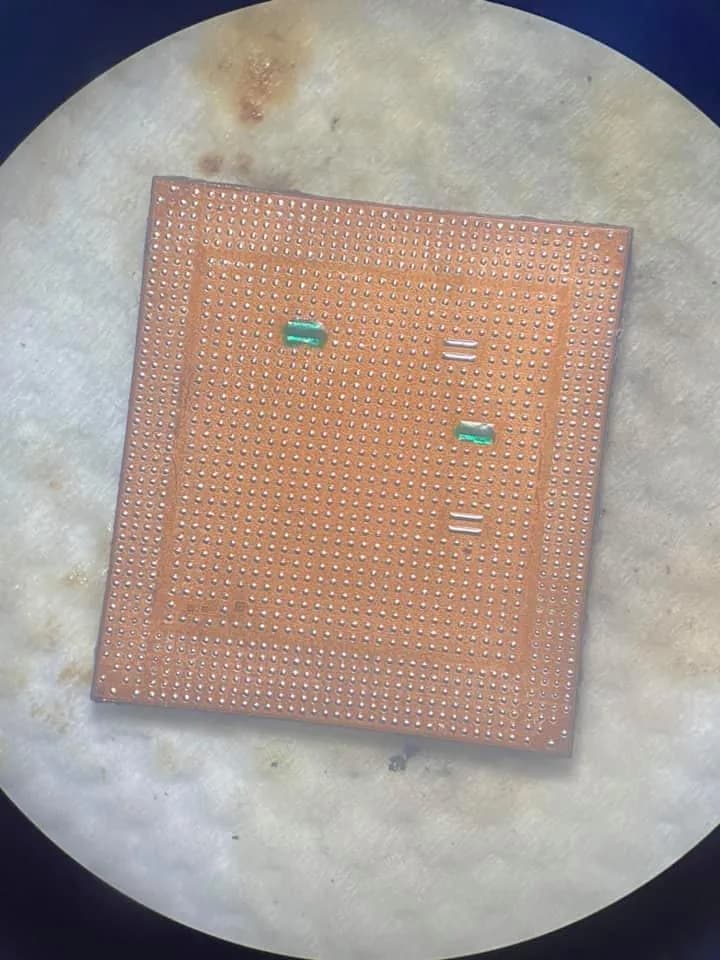

iPhone 7 4013 Hatası – İşlemci Reball ile Çözüldü! 🔧📱 Bu iPhone 7 cihazı, iTunes veya 3uTools üzerinden yazılım yükleme sırasında 4013 hatası vererek güncelleme ve geri yükleme işlemlerini tamamlayamıyordu. Çoğu zaman bu hata NAND, işlemci veya kart üzerindeki bağlantı sorunlarından kaynaklanır. Yapılan İşlemler: İşlemci dikkatlice söküldü ve reball işlemi uygulandı Kart üzerindeki bağlantı noktaları temizlendi ve yeniden lehimlendi Cihaz yeniden monte edilerek test edildi ve 4013 hatası tamamen giderildi! Sonuç: iPhone 7 artık sorunsuz şekilde açılıyor, yazılım yükleme ve güncelleme işlemleri başarıyla tamamlanıyor!

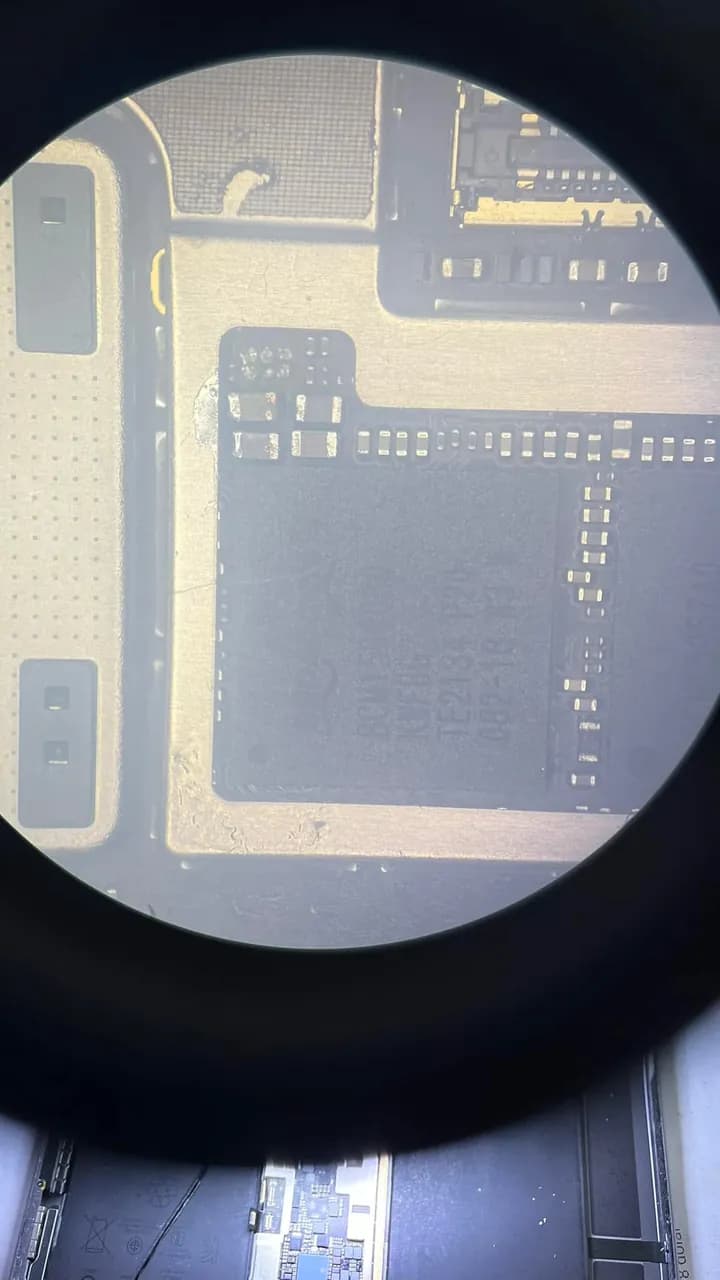

A2377 iPad Pro 3. Nesil Dokunmatik Sorunu – Küçük Bir Detay, Büyük Bir Problem! Bu cihaz bize, başka bir teknik servisin müdahalesi sonrası dokunmatik sorunu ile geldi. U22A1 15V regülatörü aşırı ısınıyor diye sökülmüş, ancak asıl sorun PP15V0_TOUCH_LDO hattındaki küçük bir kapasitörün kısa devre yapmasıydı! 🧐 Bazen en ufak bir bileşen bile cihazın tamamen işlevsiz hale gelmesine neden olabiliyor. Yanlış teşhisler ve gereksiz parça değişimleri ise işleri daha da karmaşık hale getirebiliyor. Neyse ki detaylı analiz ve doğru müdahaleyle sorunu çözüp, zarar gören bölümleri de onararak cihazı müşterimize sorunsuz şekilde teslim ettik. 🔹 Önemli olan sadece tamir etmek değil, doğru teşhis koymak!

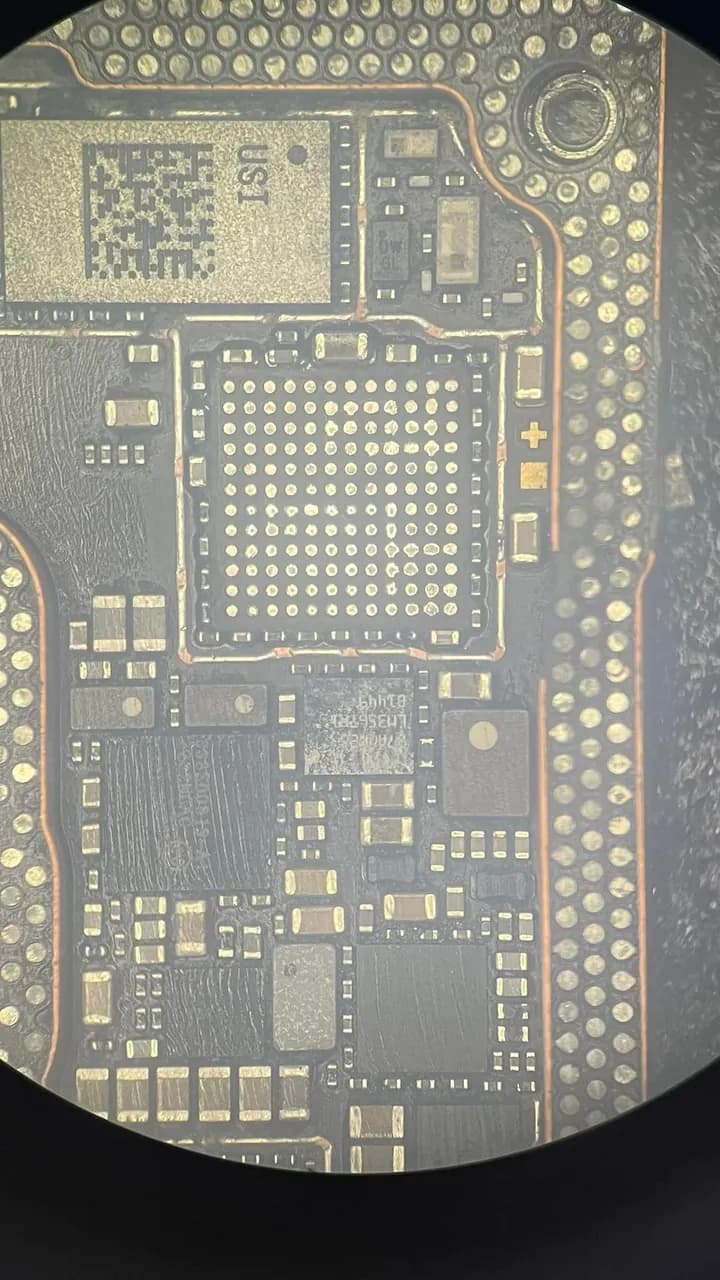

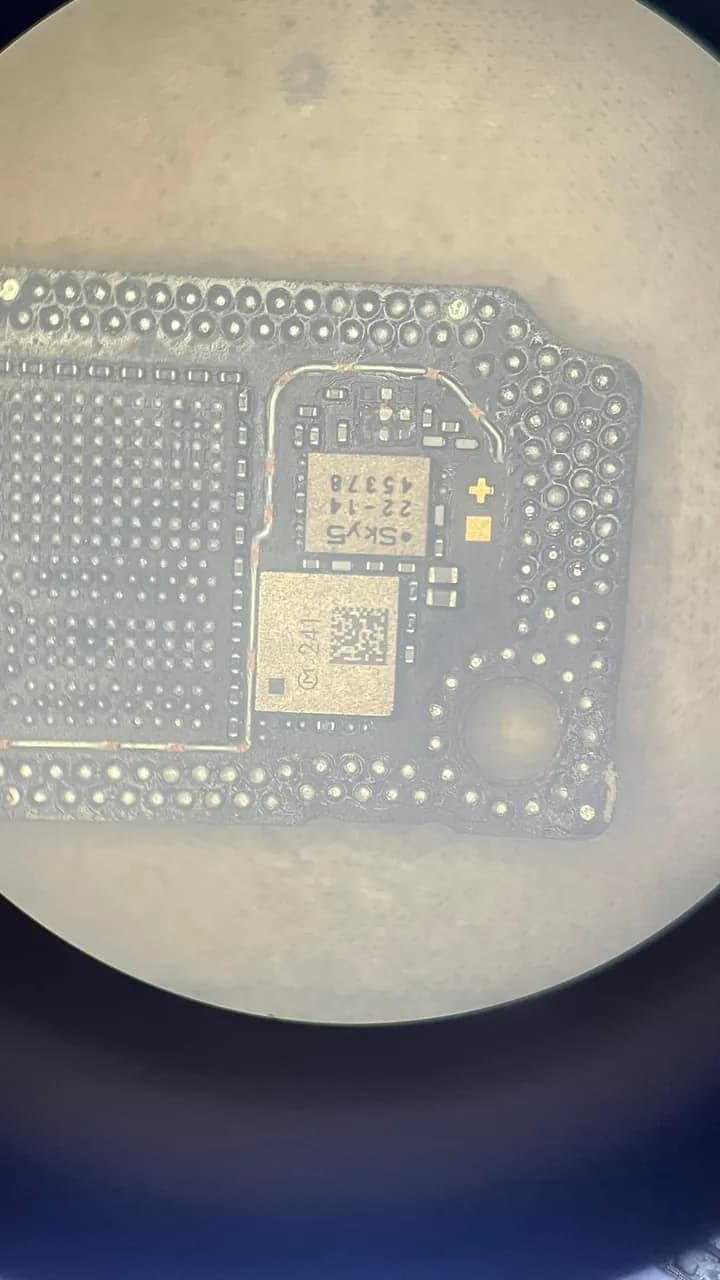

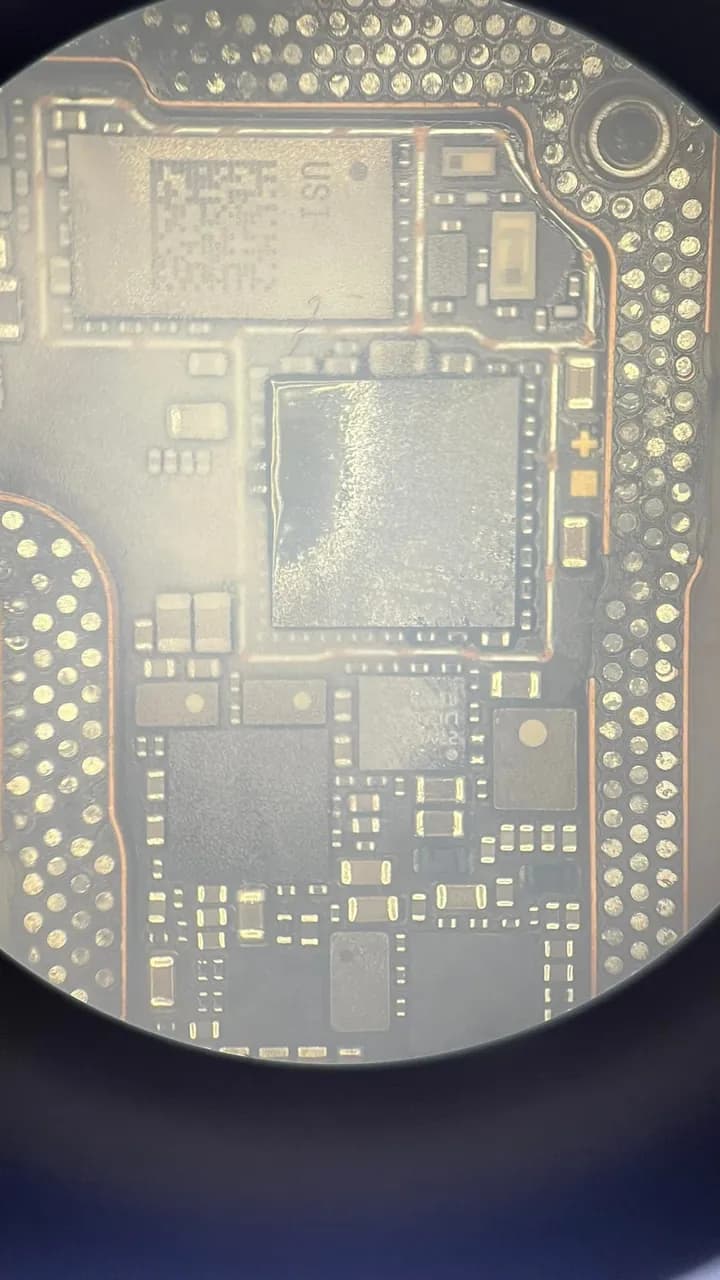

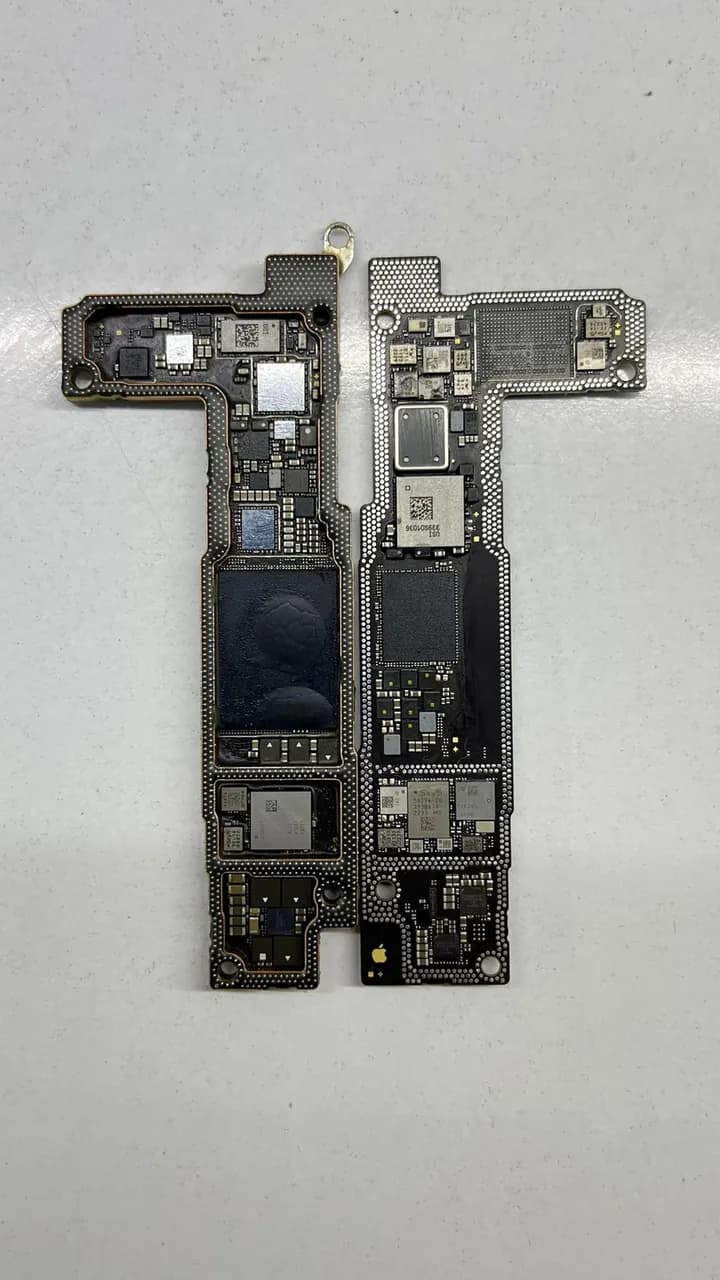

Başlık: iPhone 14 Plus Ağır Hasarlı Tamir Süreci Gönderi İçeriği: iPhone 14 Plus cihazı, ağır darbe sonucu kısa devre problemiyle servisimize ulaştı. Anakartı dikkatlice ikiye ayırdıktan sonra alt katmanda ses entegresi (U7800) ve üst katmanda RF (L5_LNA_E) bileşeninin kırıldığını tespit ettik. Profesyonel ekipmanlarımızla gerekli onarımları titizlikle gerçekleştiriyoruz.
Bugünkü Cihazımız: iPhone 11 Şikayet: Şebeke sorunu. Durum: Daha önce alt katmanda tamir yapılmış ancak yapılan müdahale cihazın alt katmanına zarar vermiş. Yaptığımız Tespit ve İşlem: Zarar gören alt katmanı yenisiyle değiştirip veri aktarımını başarıyla tamamladık. Ardından şebeke sorununun asıl kaynağının üst katmanda VFE_HI_3V15V hattındaki kısa devre olduğunu belirledik. Sorunun kaynağı olan PA_HB_K entegresini değiştirerek cihazın şebeke problemini tamamen çözdük. Today's Device: iPhone 11 Issue: Network problem.
iPhone 13 - Anakart Hasarı ve Onarım Süreci Servisimize gelen iPhone 13, ciddi darbelerden dolayı kasasında eğilme ve anakartında ayrılma problemleriyle teslim alındı. İlk değerlendirmede, anakartın iki katmanının ayrıldığı ve üst katmanda hatların kopuklukları olduğu tespit edildi. Gerekli onarımlar yapılarak cihaz müşterimize sorunsuz şekilde teslim edildi. Ancak 10 gün sonra cihaz tekrar açılmıyor şikayetiyle geri geldi. Anakart incelemesinde kısa devre tespit ettik. Üst katmanı daha sağlıklı olsun diye aktarım yaparak sorunu tamamen çözdük. Fotoğraflarda hasarlı anakartın detaylarını ve onarım sürecindeki aşamaları görebilirsiniz.
MacBook Air A2179 Açılmıyor - Çözüm Süreci Sorun Tanımı: • USB tester 20V 0A gösteriyor. • Trackpad’de dokunma algılanmıyor ve DFU moduna girmiyor. • Anakart üzerinde inceleme yapıldı, herhangi bir ısınma tespit edilmedi. Tespitler ve İşlemler: • Güç hatlarında SSD0 hattında kısa devre tespit edildi. C9086 kapasitörü değiştirilerek kısa devre sorunu giderildi ve voltaj hattı normale döndü. • Ancak, NAND yongası aşırı ısınmaya başladı. Çözüm: • NAND yongaları değiştirildi ve JC programında (A2179 2020) uygun boot dosyası bulunmadığı için 2 yeni NAND sıfırlanarak takıldı. Her şey normale döndü ancak yazılım yükleme sırasında 35 hata kodu alındı. • NAND’lar tekrar söküldü ve T2 (A1932 2019) JC orijinal boot dosyaları yüklendi. Bu işlemden sonra yazılım yükleme sorunsuz bir şekilde tamamlandı. Sonuç: • Tüm işlemler başarıyla tamamlandı ve cihaz tam performanslı bir şekilde çalışmaya başladı.
IPad 8 A2270 şarj sorunu bizden önce bakan arkadaş sahte şarj filmi takmış ondan sonra ne düşünmüşse bunlai yapmış. Bizim yaptığımız işlem i̇lk olarak eksik parcalar tamamlamaq ve orijinal şarj filmini takmak. İlk ölçümde OVP_SW_EN_L hatdında kısa devre bulundu ondan U3500 ve U1707 ve etrafı komple tamamlandı. USB algılıyor ama şarj almıyor. PPBat çıkış 1.5V U3300 değişti şarjda tamam.
iPad Pro A1980 sorun açılmıyor ilk bakışta CD3215 ısınıyor entegre söküldü ölçüm zamanı PP3V3_S2_ACE hattı kısa devreye yakın. Hatda bağlı U2 ve C3800 10 UF değiştirildikten sonra CD entegresinin yenisi takıldı cihaz çalıştı ama bu seferde şarj olmuyordu U8500 şarj entegresi değiştirilerek tamamlanmıştır

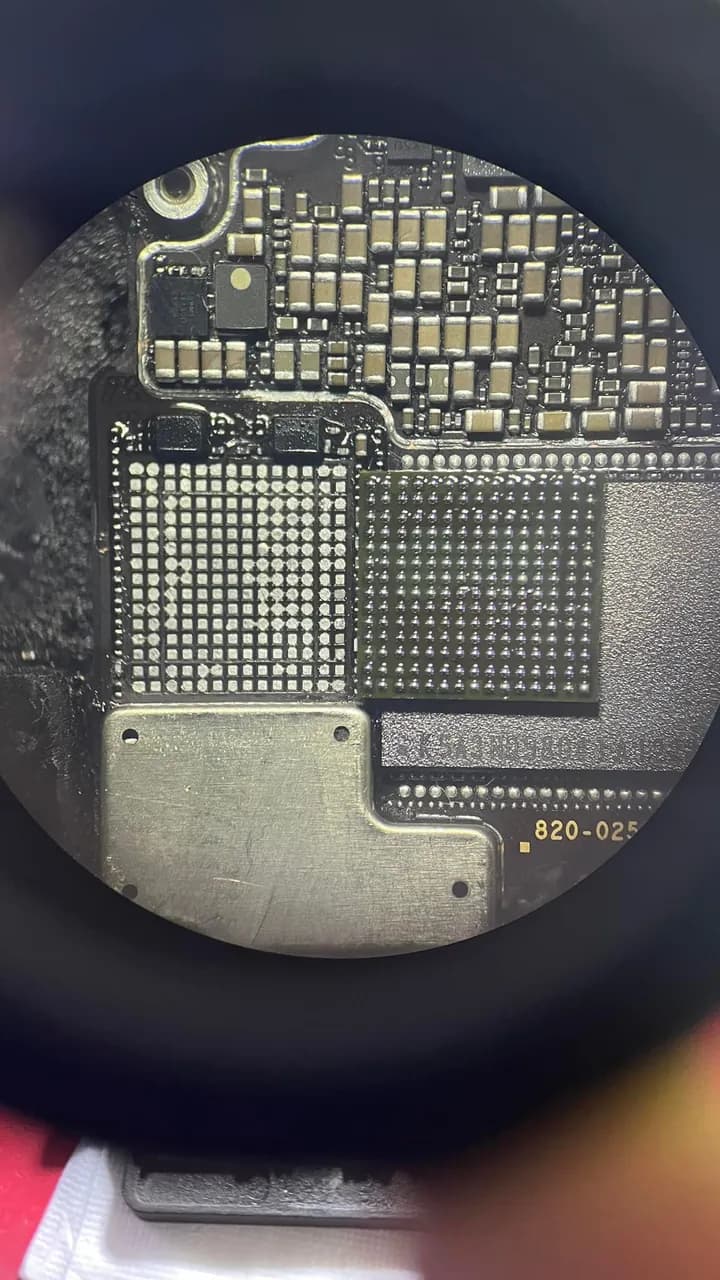

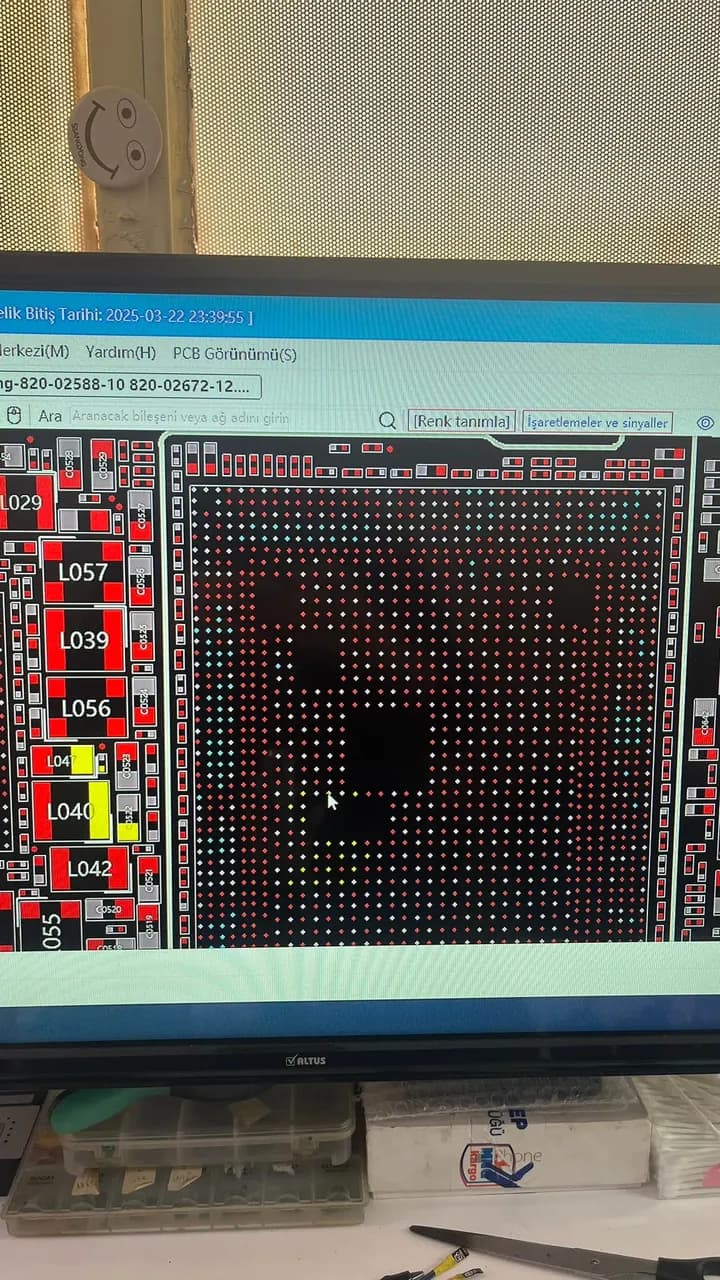

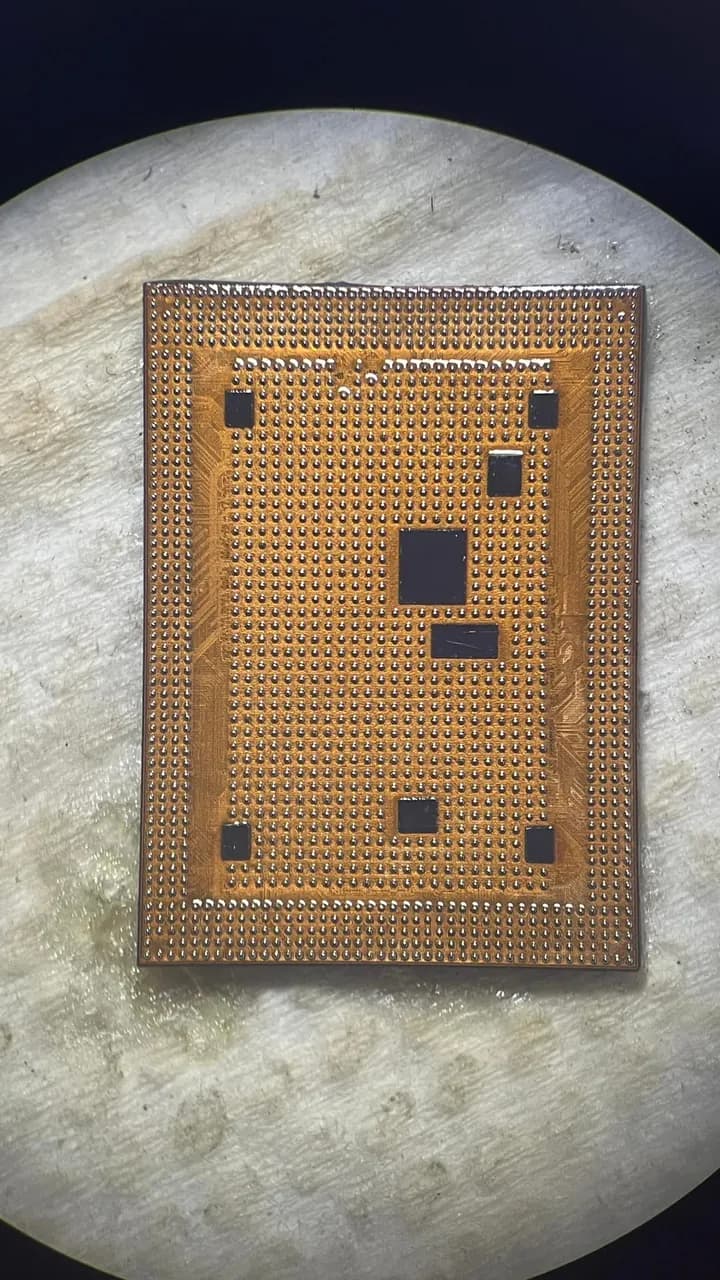

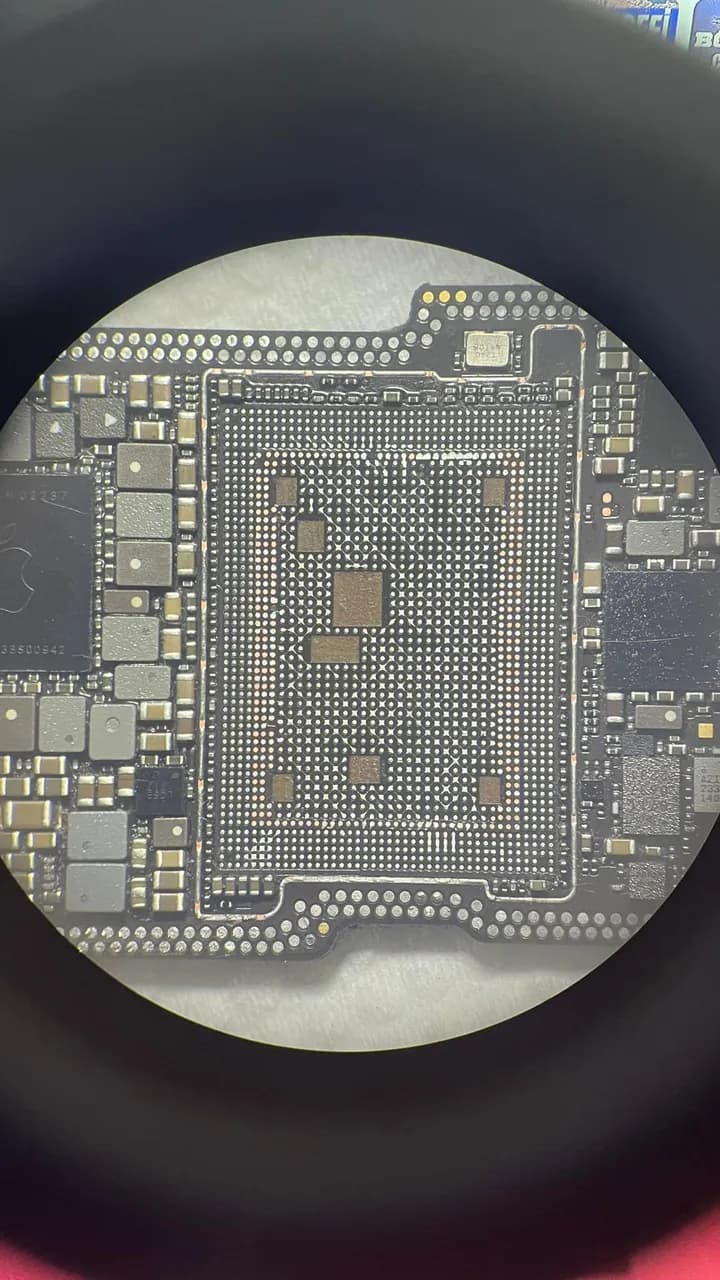

iPhone 14 Pro Sorun : Güç kaynağında tetiklendiği zaman 2A kadar yükselip işlemci ısınıyordu. Çözüm : İşlemci de sorun olduğunu düşünerek ilk olarak ana kart sorununu kökten çözerek aktarım yapıyorum. Yeni kartta tetik zamanı 400mA alıyor işlemci ısınıyor yazılımda 3Utoolsda 14% hata veriyor. Test : Çalışan 14 pro kartı Etrafındaki hatları numaralayarak diyot değerlerini kaydettim. sonra elimdeki sorunlu olan kartımı ölçüyorum C0522 Kapasitöre bağlı olan X hatdım kısa devre. İşlemci kalkıyor altından ölçüm sonucu kısa devre. İlk aklıma gelen Ram sorunu. Bir daha yeni çalışan kartımın Ram ayırdım ama hatta olan diyot değeri hiç değişmedi. Tamamile başka bir A16 işlemcinin kısa devre etrafındaki entegreleri temizledim bu zaman normal değer arasında 20-30 ohm değişiklik oldu. Sonuç olarak ana işlemci son haliyle kısa devreden çıktı sorunsuz bir şekilde çalışıyor

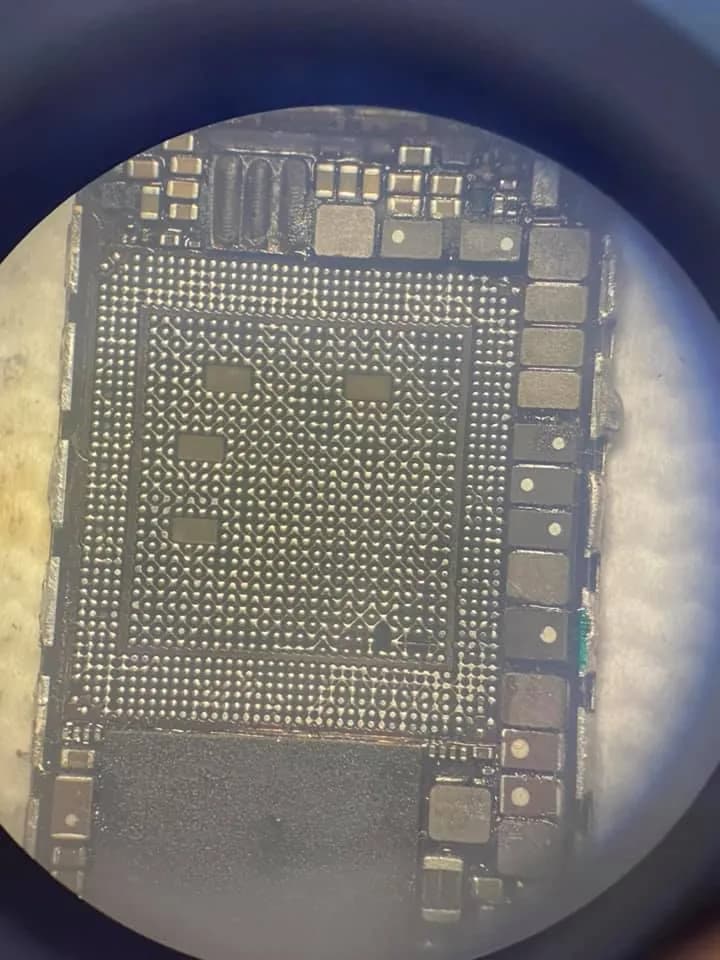

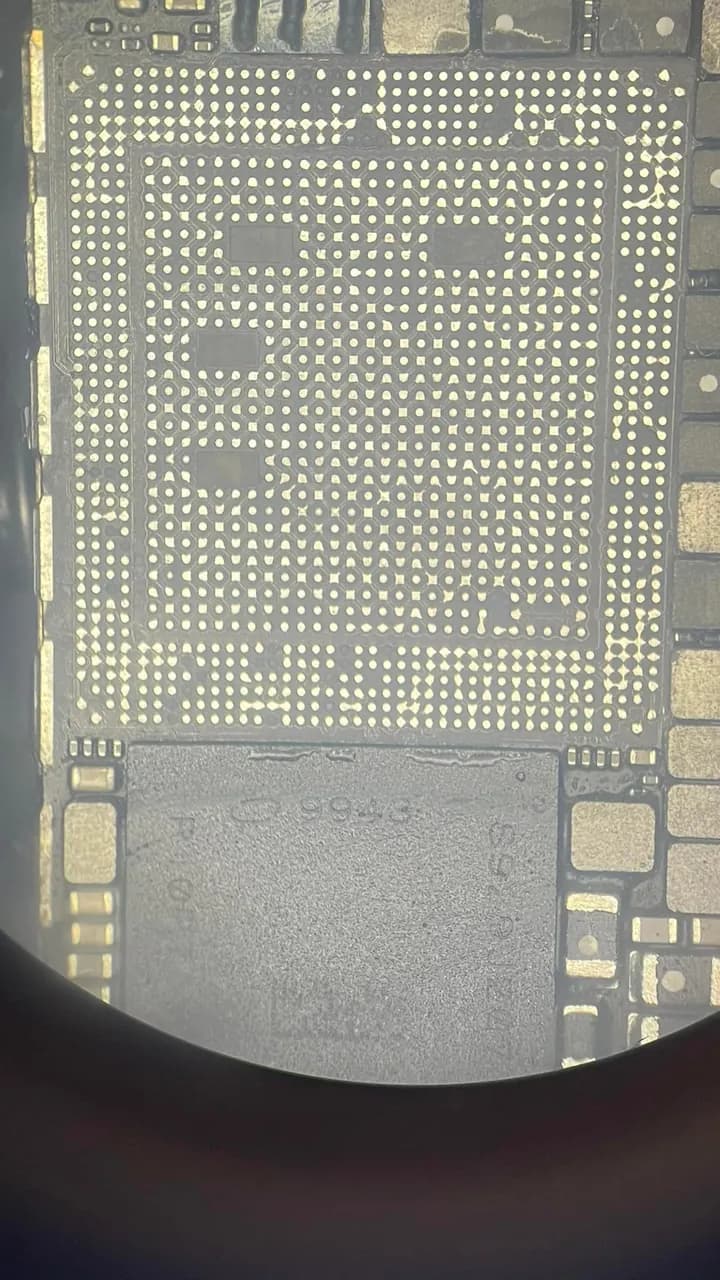

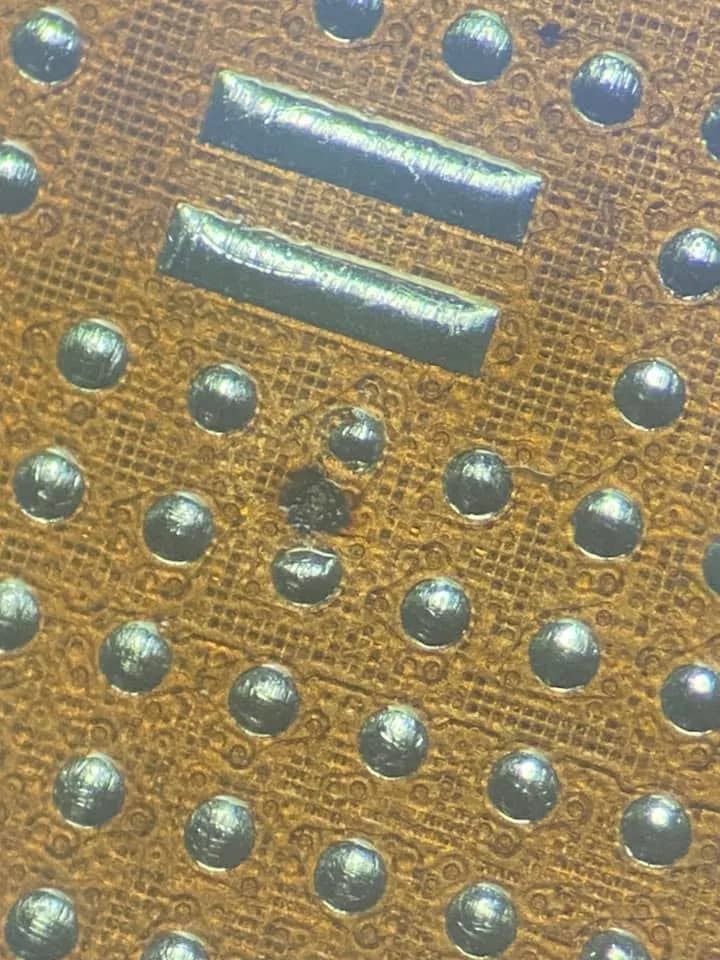

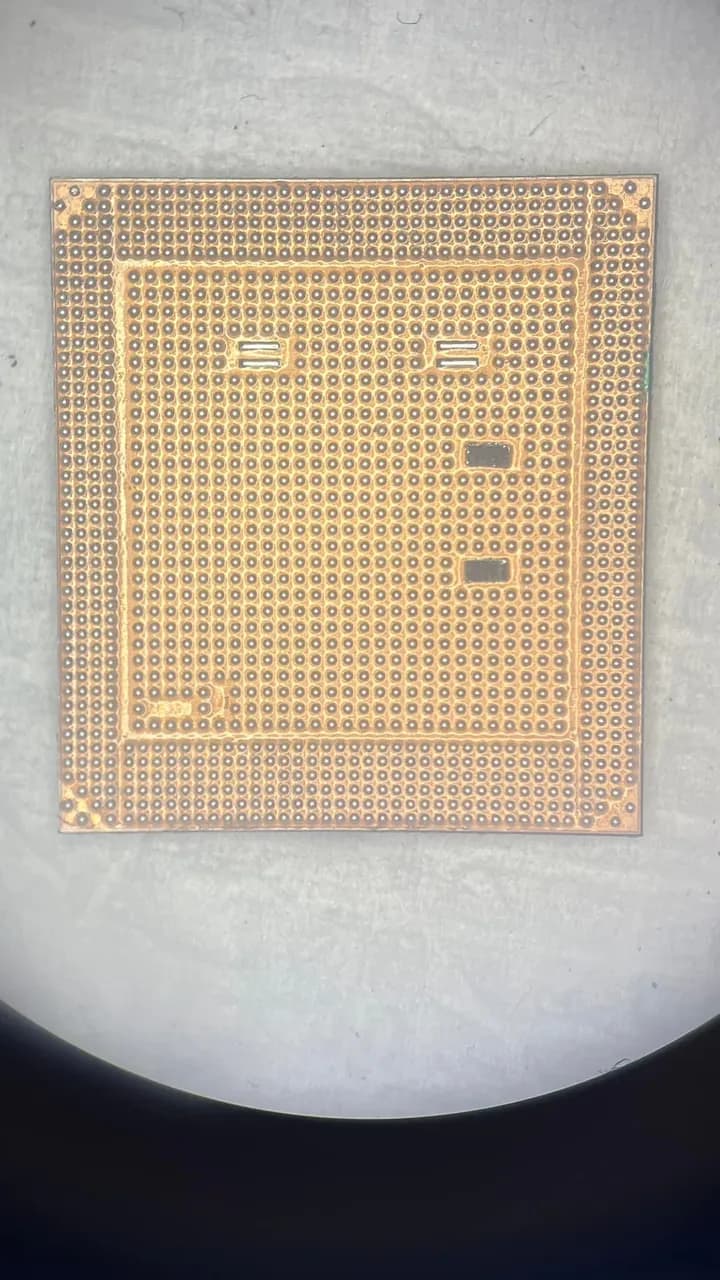

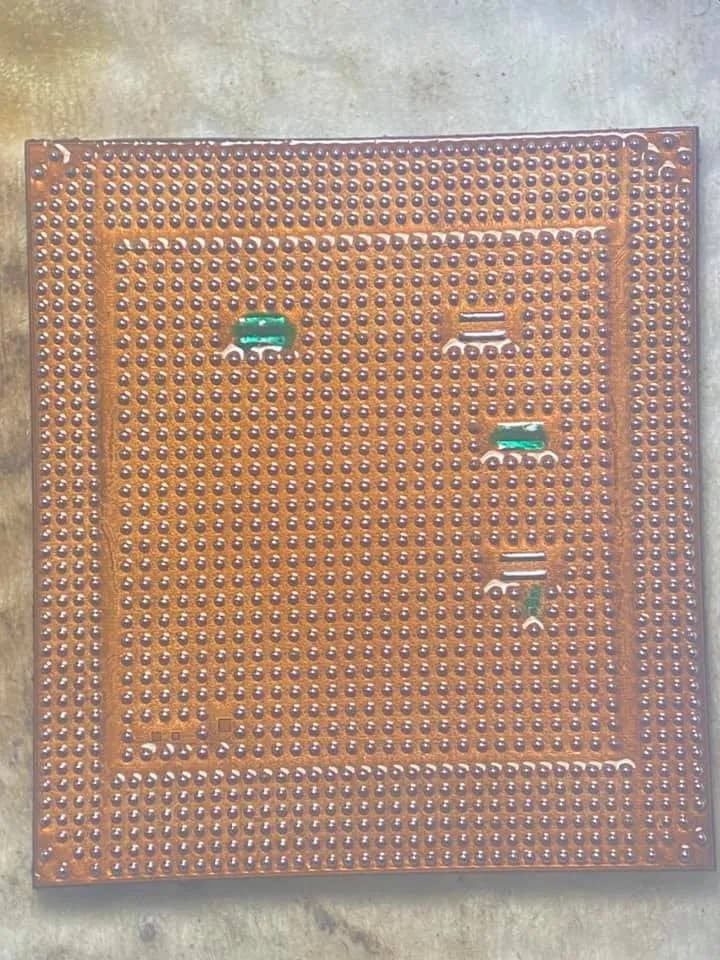

iPhone 7 teıklendıyınde big power nokta olan kısımdan ısınmaya baslıyor ısınan bolgeden olcmeye bakdında a2,b2 hattı kısa devre yolun sonu işlemcıye kadar gidiyor işlemci sokuldu gereken İşlemler yapıldıktan sonra işlemci kendi ana kartına kalıplanarak Çözülmüştür
Adım adım
- 1Enerjiyi kes ve doğrulaAdaptörü çıkar, pil bağlantısını ayır. Besleme noktası ile GND arasında voltaj modunda 0 V okuduğunu doğrula. 0 V görmeden sonraki adıma geçme.
- 2Görsel inceleme yapMikroskop veya büyüteç altında lehim köprüsü, lehim topu, kırıntı, korozyon ve yanık izi ara. En ucuz adım budur ve kısaların bir kısmını burada yakalarsın.
- 3Modu seç ve not etYoğun anakartta kısa devre avı diyot modunda yapılır; direnç (Ω) modu seyrek kartlarda ilk eleme ve onarım sonrası doğrulama içindir. Sahada diyot modu okumasına da 'ohm değeri' denir — adlandırma aynı, mod farklı. Kaydettiğin her değerin yanına hangi modda ölçtüğünü yaz.
- 4Rail-GND direncini ölçDirenç modunda ölçüyorsan siyah prob GND'de sabit; her besleme hattını sırayla ölç. 1 kΩ altındaki okuma kısa devre şüphesidir — güç verme. İSTİSNA: CPU/GPU çekirdek ve bellek hatları sağlamken de 1 Ω altında (tipik 0,5-0,7 Ω) okur; bu hatlarda eşik uygulanmaz, sağlam kartla karşılaştırılır. Bu farkı görebilmek düşük direnç çözünürlüğü iyi bir cihaz ister.
- 5Hatlar arası izolasyonu ölçFarklı besleme hatları arasında direnç bak. Beklenen aralığın altındaki değer, hatlar arası köprü anlamına gelir.
- 6Kısayı yerelleştirAkım sınırlı kaynakla besle ve IR termometre veya termal kamerayla ısınan noktayı bul. Sağlam referans kart varsa hat hat karşılaştır.
- 7Kontrollü aç ve izleAkım sınırlı güç kaynağıyla enerji ver. Akım limite vuruyorsa saniyeler içinde kes; ısınan bileşen varsa güç kes ve ölçüme dön.
- 8Kök nedeni kaydetKısanın kaynağını ve nedenini not et. Yanmış korumayı nedenini bulmadan değiştirme.
Sık sorulanlar
Süreklilik (bip) modu kısa devre bulmak için yeterli mi?
İlk eleme için pratiktir ama tek başına yetmez. Süreklilik modu belli bir direnç eşiğinin altında bip verir; o eşik cihazdan cihaza değişir ve devredeki kapasitörler ilk dokunuşta anlık tepki üretebilir. Kararlı bir yargı için direnç (Ω) modunda sayıyı okumak gerekir.
Rail-GND arası kaç ohm normaldir?
Tek bir evrensel değer yok. Hattın beslediği yük, kart mimarisi ve ölçüm cihazı okumayı değiştirir. Genel çerçeve olarak 10 kΩ üstü rahatlatıcı, 1 kΩ altı ciddi şüphedir; ama en güvenilir referans aynı karttaki diğer hatlar veya sağlam bir eş karttır.
İşlemci besleme hattı 0,6 Ω okuyor, kısa devre mi?
Büyük ihtimalle hayır. CPU/GPU çekirdek rayları ve bellek beslemeleri sağlamken de 1 Ω altında, tipik olarak 0,5-0,7 Ω civarında okur — yüksek akım çeken düşük gerilimli raylarda bu normaldir. Bu hatlarda genel eşik tablosu uygulanmaz; karar aynı modelin sağlam kartıyla karşılaştırarak verilir. Ayrıca ucuz bir multimetre 0,5 Ω ile gerçek kısayı ayırt edemez, ikisinde de öter; bu farkı okuyabilmek düşük direnç çözünürlüğü iyi bir cihaz ister.
Kısa devreyi bulmadan güç versem ne olur?
Arızayı büyütme riski alırsın. Kısa noktasında ısı birikir, çevredeki sağlam bileşenler de zarar görebilir. Akım sınırlı kaynak riski azaltır ama sıfırlamaz — bu yüzden ölçüm sırası enerjisizden enerjiliye doğrudur.
Bu yöntem sadece telefon anakartları için mi geçerli?
Hayır. Ölçülen şey cihaz markası değil elektriksel davranıştır. Aynı sıra dizüstü anakartında, kontrol kartında veya geliştirme kartında da işler; değişen tek şey beklenen değerler ve erişilebilir test noktalarıdır.
Termal kamera şart mı?
Hayır, kolaylaştırıcıdır. Görsel inceleme ve karşılaştırmalı direnç ölçümü ekipmansız da ciddi yol aldırır. IR termometre, termal kameranın çok daha ucuz bir alternatifidir ve nokta ölçümü için çoğu durumda yeterlidir.
