Elektriği yük akışı olarak açıkla ve kapalı devreyi yorumla

Atölyede elektriği bir 'madde' gibi konuşmak, herkesin düştüğü ilk tuzaktır. 'Elektrik geldi, gitti, doldu, boşaldı' — bu cümleler dilde rahat ama kafa karıştırır. Çünkü elektrik bir nesne değil, bir olaydır: yüklü parçacıkların belirli bir yönde hareketi.

Fiziksel olarak elektrik dediğimiz şey, iletken bir yol üzerinde elektronların akmasıdır. Bu akış olmadığı sürece tellerin içi 'dolu' bile olsa hiçbir şey gerçekleşmez. Not: Şemalarda ve datasheet'lerde akım oku genelde konvansiyonel yönde (+ → −) çizilir; metal iletken içinde elektronlar bunun ters yönünde sürüklenir. Tamir ölçümlerinde şema dili konvansiyonel akım yönünü esas alır — bu kitap boyunca da öyle kullanılacak. Pil duvarda asılı duruyorsa kullanılmıyordur — içindeki yük dolu ama akmıyor. Bir lambayı yakmak için elektronların lambayı geçerek geri dönmesi gerekir.

Bu yüzden tamircilik dilinde 'akım var mı?' sorusu 'gerilim var mı?' sorusundan farklıdır. Gerilim duruyor olabilir (pilin uçlarında bekler), ama akım sadece kapalı bir yolda gerçekleşir. Atölye düşüncen bu ayrımı kuramadığı sürece her ölçüm yanlış yorumlanır.

Görsel okuma: Yük akışı kavram diyagramı — sol panelde voltaj yokken elektronlar rastgele hareket eder (net akım sıfır); sağ panelde voltaj uygulandığında elektronlar belirli yöne akar.

Bir elektronun bilinen en küçük yük taşıyıcısı olduğunu söylemek, fizik dersinde başlangıçtır; ama tamirhanede sezgi için yetmez. Çünkü 'elektronun yükü var' cümlesi 'neden hareket ettiğini' açıklamaz. Doğru soru şu: yük neden bir yerden başka bir yere gitmek ister?

Cevap potansiyel farktır. Pilin iki ucu, kimyasal reaksiyonla farklı yük yoğunluğuna getirilir; bir uçta elektronlar fazlalık yapar, öbür uçta eksiktir. Bu dengesizlik fiziksel bir 'çekim' yaratır — fazla olan tarafın elektronları, eksik olan tarafa gitmeye çalışır. Ama gidebilmek için yola ihtiyaç vardır.

İşte tamircilik diline çeviri: pil 9V yazıyorsa, bu iki uç arasındaki dengesizliğin büyüklüğüdür. Akım değil, akıma yol açacak farktır. Bu farkı kapatmak için iletken bir yol koyduğunuzda elektronlar harekete geçer ve o anda akım başlar. Voltaj sebep, akım sonuçtur.

Kapalı devre dediğimiz şey, teknik olarak şu dört bileşenin kesintisiz birleşimidir:

• Kaynak — pil, güç kaynağı, USB; iki ucu arasında potansiyel fark üretir
• Gidiş yolu — kaynaktan yüke giden iletken (kablo, PCB hattı)
• Yük — LED, motor, entegre; akımı 'kullanan' bileşen
• Dönüş yolu — yükten kaynağın diğer ucuna geri dönen iletken

Dördünden biri kopuksa devre açıktır ve akım sıfırdır. Atölyede 'gerilim var ama akım yok' tablosunun en sık nedeni budur: kaynak çalışıyor, fark var, ama dönüş yolu bir yerde kopuk. Multimetre voltaj modunda voltajı okur (durağan ölçülür); aynı moddayken akım sıfırdır çünkü devre kapalı değildir — ancak multimetre akım moduna alınıp seri bağlanırsa kapalı bir devrede akımı da ölçer.

Kapalı devre kuralı görünüşte basittir ama atölye pratiğinde kritik bir refleks doğurur: bir cihaz açılmıyorsa önce yolu sorgula, kaynağı değil. Pil sağlam olabilir, entegre sağlam olabilir; arada GND hattı kopuksa hiçbir şey çalışmaz. Tamirciliğin yarısı kopuk yolu bulmaktır.

Bir malzemenin iletken mi yalıtkan mı olduğunu belirleyen şey, serbest hareket edebilen elektron yoğunluğudur. Metallerin atom yapısında dış kabuk elektronları gevşek bağlıdır — küçük bir potansiyel farkıyla bile yer değiştirebilirler. Cam, plastik veya seramik gibi malzemelerde elektronlar atomlarına sıkı bağlıdır, harekete geçmek için çok yüksek enerji ister.

Atölye pratiği için tipik sıralama şudur:

• Çok iyi iletken: bakır, gümüş, altın (PCB hatları, konnektör pinleri)
• Orta iletken: çelik, paslanmaz çelik, alüminyum (mahfaza, vidalar)
• Zayıf iletken / yarı iletken: silikon, germanyum (transistör, diyot içi)
• Yalıtkan: PCB epoksisi, kablo plastiği, hava (kuru), seramik

Bu ayrım soyut değildir; tamirde anlık karar verir. Ölçüm probu nereye değiyor — bakır pad mi, lehim maskesinin altı mı, seramik kapasitör gövdesi mi? Cevap ölçümün anlamını değiştirir. Bir kapasitörün dış gövdesine prob koymak zaten devre dışında bir noktaya prob koymak demektir; multimetrenin OL (Over Limit / aralık dışı) yazması cihazın bozuk olduğu anlamına gelmez.

Ayrıca nem yalıtkanı zayıflatır. Kuru hava iyi yalıtkandır ama nemli hava zayıf iletkendir; bu yüzden ESD (Faz 1 G1) hava nemine bağlıdır, ve PCB üzerinde nem birikimi gizli kaçak akımlar yaratır.

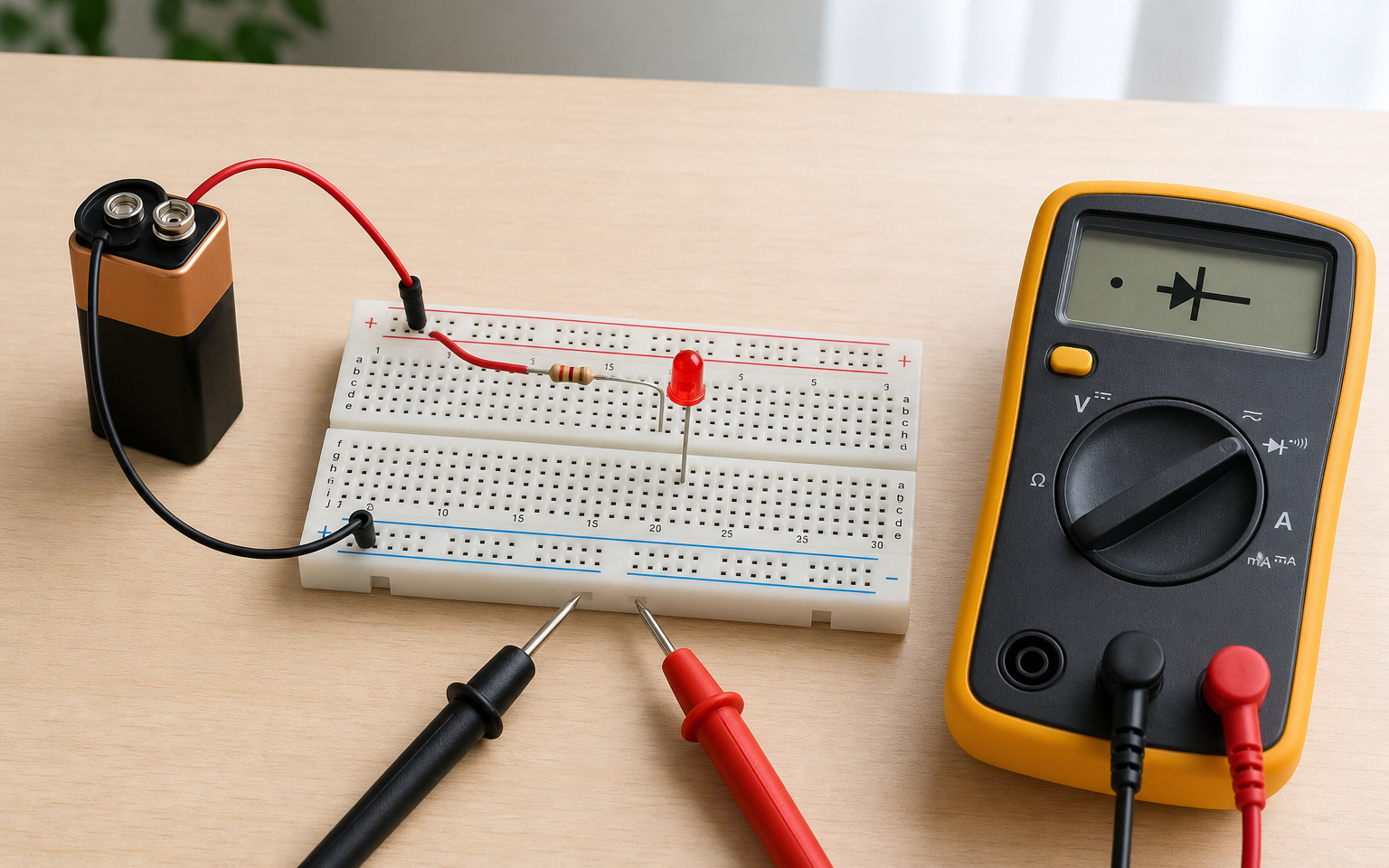

Yük akışını ilk kez gözünle göreceğin an, en sade kapalı devreyi kurduğun andır. Üç bileşen yeter: bir pil, bir LED, bir akım sınırlama direnci. Direnç olmadan LED'i pile direkt bağlamak — özellikle 9V pille — LED'i kısa sürede bozabilir; o yüzden direnç yapışık olarak öğrenilen ilk koruma refleksidir.

Direnç seçim aralığı (kaynak voltajına göre, başlangıç güvenli bölgesi):

• 5V kaynak için: 220Ω–470Ω (akım ~6–14 mA)
• 9V kaynak için: 470Ω–1kΩ (akım ~7–15 mA)

Daha düşük direnç parlak görünür ama LED dayanım sınırına yaklaşır; başlangıçta üst aralık tercih edilir.

Adım adım kurulum (9V pille):

1. Breadboard'a pil bağlantı uçlarını yerleştir; kırmızı (+) ve siyah (-) net ayrı raylara gitsin.
2. (+) raydan başlayıp 470Ω bir direnç koy; direncin diğer bacağı boş bir kolona düşsün.
3. LED'in uzun bacağını (anot, +) direncin çıkışına, kısa bacağını (katot, -) (-) rayına bağla.
4. Pili tak. LED yanmalı.

LED yanmıyorsa üç ihtimal: (a) LED ters takılı (yön önemli — diyot tek yöne akım geçirir), (b) bir kontak gevşek, (c) direnç çok yüksek.

LED'i ters takmak ne öğretir? Diyotun yön ayrımı yapan bir bileşen olduğunu fiziksel olarak gösterir. Akım iki yöne de gitmez; sadece anot→katot yönünde akar. Bu sezgi G8'de derinleşecek, ama burada ilk tohum atılır.

Görsel okuma: Etkileşimli LED akım sınırlama devresi — voltaj ve direnç kaydırıcıları ile akım hesabı canlı güncellenir; direnç çok düşükse risk bölgesi gösterilir (>30 mA), çok yüksekse parlaklık düşer; güvenli aralık yeşil bölgede kalır.
