iPhone Açık Ama Görüntü Yok: Ekran mı, Aydınlatma mı, Anakart mı?
iPhone titreşiyor, ses veriyor ama ekran karanlıksa üç şüpheli vardır: ekran, aydınlatma hattı, görüntü hattı. Fenerle bakma testinden board-level ölçüme, ayrım sırasını anlatıyoruz.
Cihaz aslında açık: dokununca titreşim geliyor, arayan olunca ses çalıyor — ama ekran simsiyah. Bu tablo "telefon açılmıyor" ile karıştırılır; oysa bambaşka bir arızadır ve teşhisi de farklıdır.
Üç şüpheli vardır: ekran paneli, aydınlatma (backlight) hattı ve görüntü veri hattı. Bu rehber üçünü birbirinden ayırmanın sistematik yolunu anlatır.
1. Önce doğrula: cihaz gerçekten açık mı?
"Görüntü yok" ile "açılmıyor" farklı arızalardır; ilk iş ayrımı yapmak:
- Sessiz anahtarını aç/kapat — titreşim geliyor mu?
- Cihazı arayın — zil/ses var mı?
- Bilgisayara bağlayın — cihaz tanınıyor mu?
Bu işaretlerden biri varsa cihaz açık, sorun görüntü zincirinde demektir. Hiçbiri yoksa asıl konu açılış/güç arızasıdır (bunun için ayrı rehberimiz var: boot-loop / açılmıyor teşhisi).
2. Fener testi: aydınlatma mı, görüntü mü?
En klasik ve en değerli ilk test: karanlık ortamda ekrana güçlü bir fener tutup dikkatle bakın.
- Fener altında silik görüntü seçiliyorsa → görüntü var ama aydınlatma yok: şüphe backlight hattında.
- Fenerle de hiçbir şey görünmüyorsa → görüntünün kendisi yok: şüphe ekran paneli veya görüntü veri hattında.
Bu 10 saniyelik test, teşhisi iki ayrı yola ayırır ve yanlış yönde saatler kaybetmeyi önler.
3. Bilinen-iyi ekranla çapraz test
İkinci eleme, kamera arızasındaki mantığın aynısı: bilinen-iyi (test) ekran takılır.
- Test ekranı çalışıyorsa → orijinal panel arızalı; değişim çözer.
- Test ekranında da aynı tablo sürüyorsa → sorun anakart tarafında; ekran değişimi çözüm değildir.
Düşme sonrası görüntü kaybında panel gerçekten sık suçludur — ama sıvı teması geçmişi olan cihazlarda kart tarafı ihtimali belirgin şekilde artar. Çapraz test yapılmadan ekran satmak, "değişti ama düzelmedi" riskini müşteriye yıkmaktır.
4. Anakart tarafı: aydınlatma ve görüntü hatlarını ölç
Çapraz test kartı işaret ettiyse ölçüm başlar; iki zincir ayrı ayrı ele alınır:
- Aydınlatma zinciri: ekran LED'lerini süren yükseltilmiş besleme hattı. Diyot moduyla kısa/kopukluk kontrolü yapılır; bu hat sıvı ve darbe hasarında sık kopan halkalardandır.
- Görüntü veri zinciri: karttan ekran konnektörüne giden veri hatları ve ekranın ihtiyaç duyduğu besleme gerilimleri. Konnektör pinleri mikroskopta muayene edilir (ezik/oksitli pin klasiktir), beslemeler ölçülür.
Her iki zincirde de arıza çoğu zaman konnektör çevresindeki küçük elemanlarda veya hattın kendisinde çıkar — doğru teşhisle müdahale noktasaldır.
Sıra neden önemli?
Görüntü arızasında en pahalı hata, teşhissiz ekran değiştirmektir: panel ücreti boşa gider, arıza kalır, güven sarsılır. İkinci en pahalı hata, backlight arızasına "anakart değişir" demektir — oysa çoğu vaka tek hattın onarımıdır.
Sistematik sıra (açık-mı doğrulaması → fener testi → çapraz test → hat ölçümü) hem doğru parçaya hem doğru fiyata götürür.
Bu arıza tezgâhta nasıl göründü
İlham'ın tezgâhından gerçek tamirler, 2021–2025 arası Facebook'ta yayımlandı. Metin, gönderinin kendisi — düzeltilmedi.

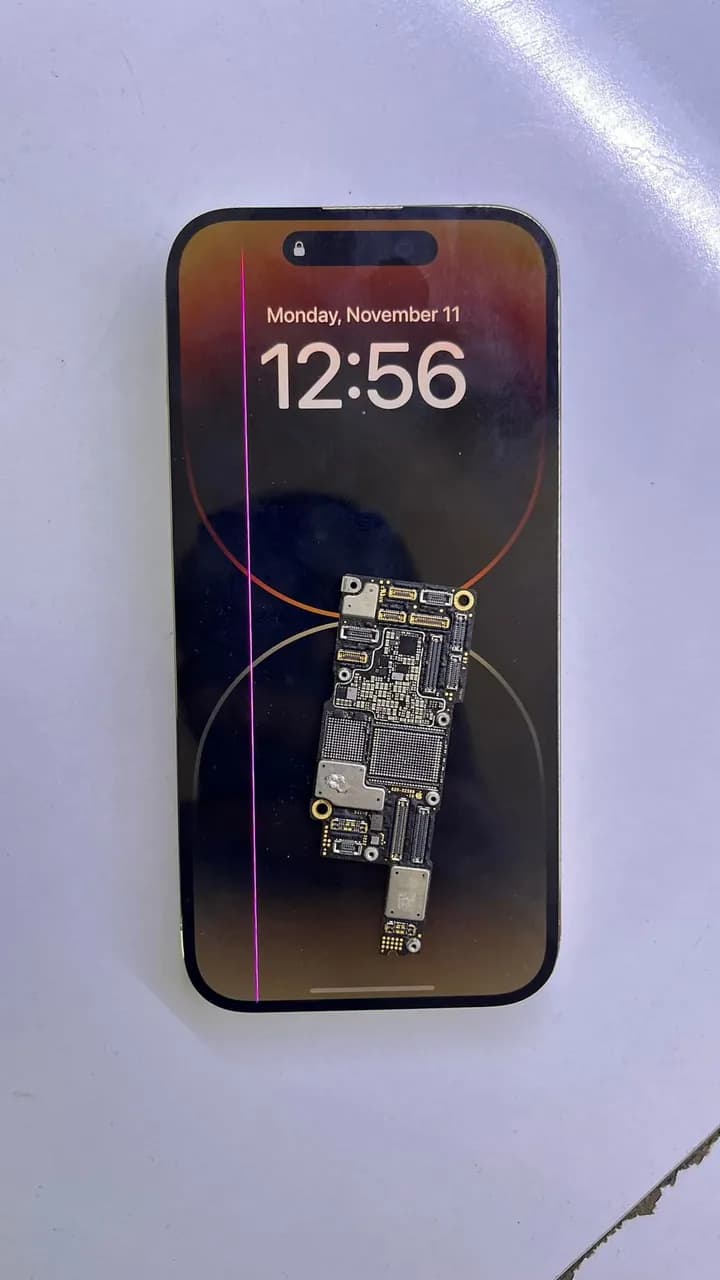

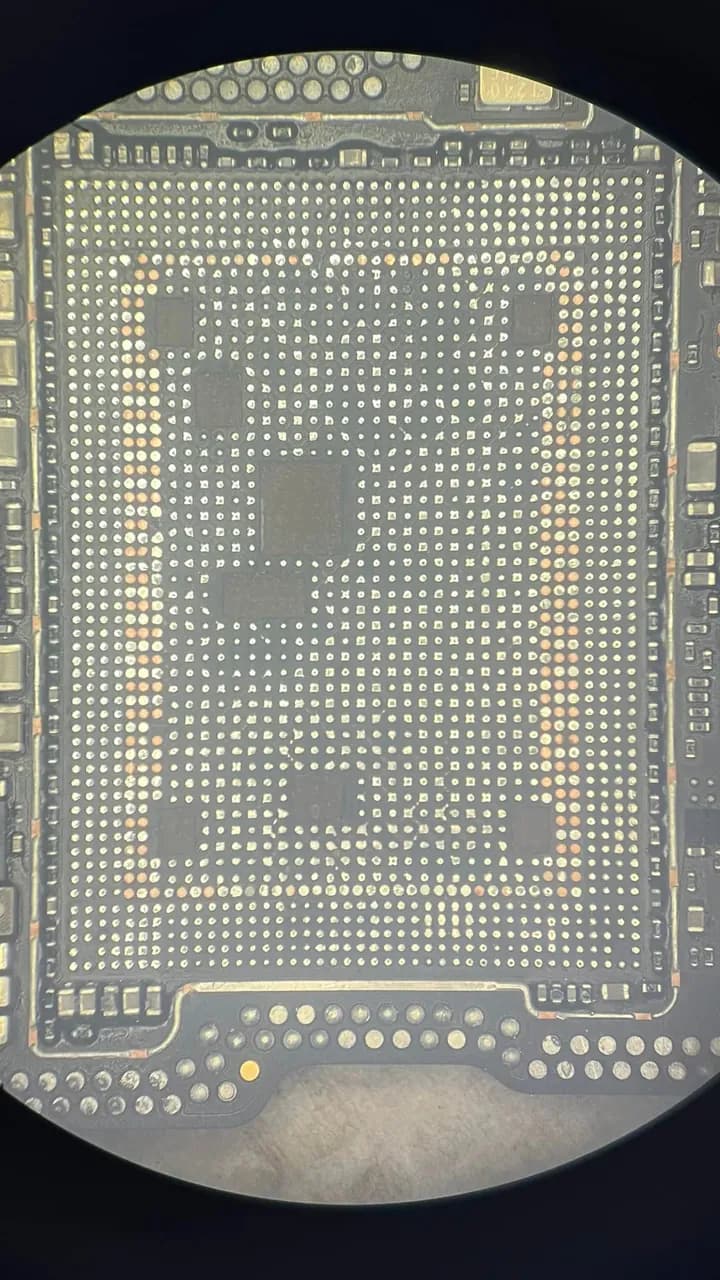

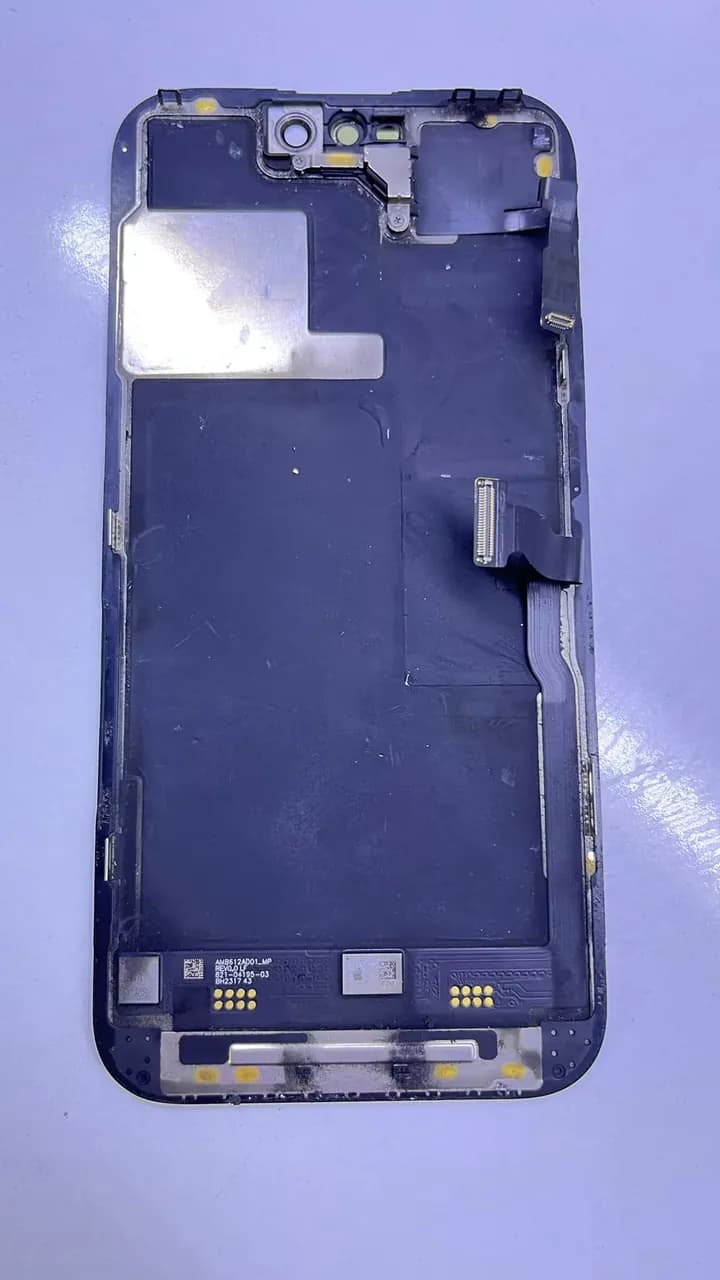

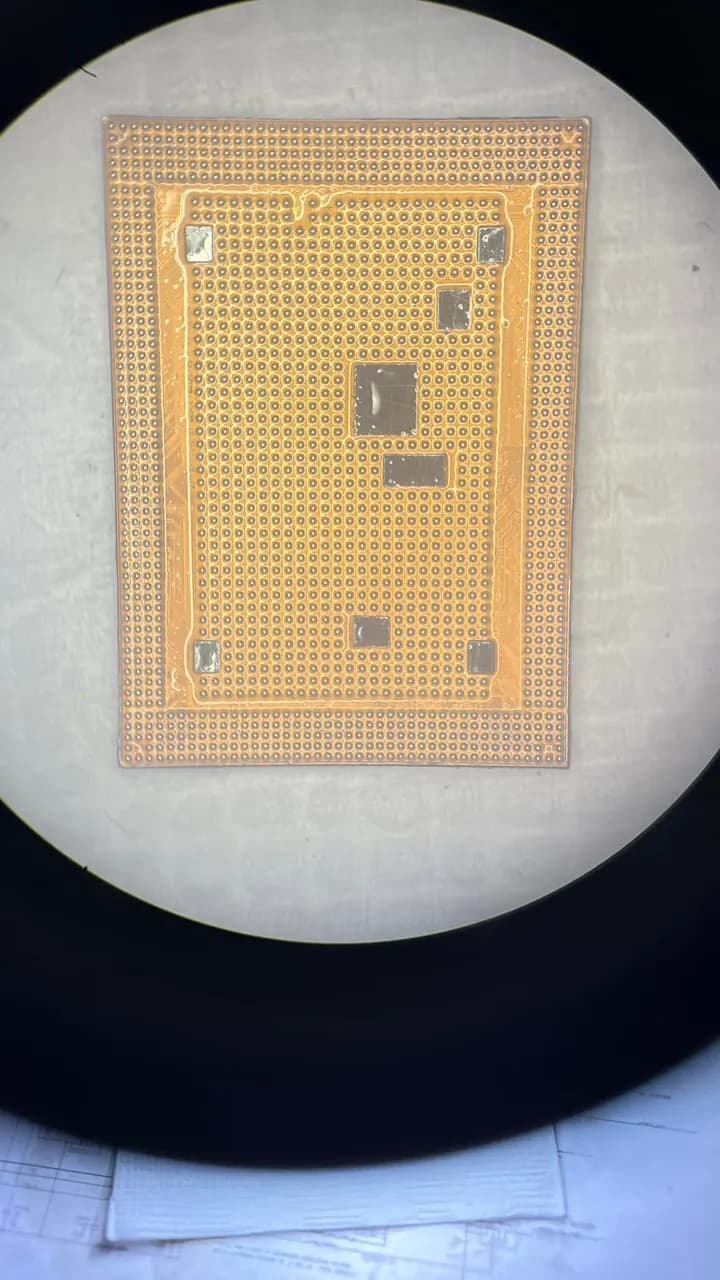

iPhone 14 Pro arka kapak değişimi için lazer makinayla cam değişmişler ondan sonra reset ses gibi bir çok sorun oluşmuş en çok merak ettiğin bu hangi makina nasıl yaptılar da Anakart ayrılmış ekrana kadar da yanık izleri var. Sonuç olarak üst katman aktarım yapılarak çözülmüştür
Sık sorulanlar
Telefon titreşiyor ama ekran simsiyah, ekran değişse düzelir mi?
Belki — ama önce fener testi ve bilinen-iyi ekranla çapraz test yapılmalı. Fener altında silik görüntü seçiliyorsa sorun aydınlatma hattındadır ve ekran değişimi çözmez; board-level onarım gerekir.
Düşme sonrası görüntü gitti, anakart mı ekran mı?
Darbe vakalarında panel daha sık suçludur; çapraz test hızlıca netleştirir. Ama darbe ekran konnektörüne veya kart üstü hatlara da hasar verebilir — test ekranı da çalışmıyorsa kart tarafına bakılmalı.
Ekranın bir bölümü çalışıyor, çizgiler/lekeler var — bu da anakart mı?
Kısmi görüntü, çizgi ve leke ağırlıkla panelin kendisinden kaynaklanır. Anakart şüphesi daha çok tam siyah ekran + cihaz açık tablosunda güçlenir. Yine de kesin ayrım çapraz testle yapılır.
